DragonJTAG

DragonJTAG简介

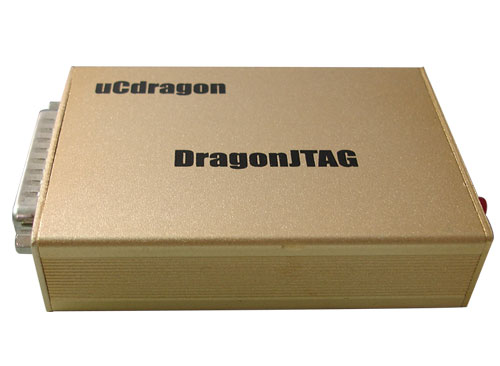

DragonJTAG是深圳市优龙科技有限公司推出的一款多功能JTAG工具，它是优龙公司先前SuperJTAG工具的增强版本。它支持以下三种JTAG应用：
● ARM开发中最常用的Wiggler功能
● 三星ARM处理器的SJF24xx功能
● Xilinx公司CPLD/FPGA器件的JTAG编程功能

外部接口介绍

DragonJTAG分成前后两面，其中一面接到标准PC机并行端口连接器DB25。PC机端的连接座为母头，DragonJTAG为公头，这样使用常见的一公一母并口延长线就可以了。另一面功能较多，示意图如下所示：

如上图所示，正对面板，左边四个上下排列的是状态指示LED灯。从上到下依次是Xilinx的CPLD/FPGA指示灯，三星SJF24xx指示灯，Wiggler指示灯，电源指示灯。其中电源指示灯长亮，其它三个灯在正常工作时只有一个长亮，表示哪个功能被选中。

面板中间是一个无锁按钮，上电时默认处于Wiggler功能，用户若想切换到其它两种功能，只要按下按钮约一秒钟左右（然后松开），就会切换到SJF功能；用同样的方法再按，又会切换到Xilinx的CPLD/FPGA JTAG功能；再按又返回Wiggler。

面板最右边是用户编程接口，采用IDC20-2.54mm标准连接器。对于三种功能，信号分配如下：

使用之前，用户需要注意以下几点：
①．DragonJTAG目前支持的电源电压范围为3.0V~3.6V。这是因为我们开发板中的处理器或CPLD/FPGA大多工作在此电源电压下。可喜的是，DragonJTAG的所有信号输入引脚可以容忍最高达5.5V的电压而不会损坏。

②．DragonJTAG采用了一致的信号分配（ARM公司的标准），包括Xilinx公司的CPLD/FPGA器件JTAG编程接口。这样对于用户来说接口线缆统一，非常简洁，不易出错。

③．DragonJTAG对Xilinx公司CPLD/FPGA器件的编程只能通过它们的JTAG接口进行。对于FPGA器件，被动串行配置不被支持。典型情况下，FPGA通过JTAG接口进行实验阶段的开发，而在最终产品中使用被动串行配置做FPGA的初始化。

④．正常使用时VTref引脚必须连接。ARM公司的Multi-ICE文档中提到：调试工具不允许从它吸取电源电流。优龙公司的DragonJTAG符合这一规范，即DragonJTAG仅从Vsupply吸取电源电流。如果VTref不接或接到了低电平，三个指示灯就会同时闪烁，DragonJTAG将把所有输出信号置为高阻状态，不会开始工作。

应用注意事项

DragonJTAG的外壳与信号地是相通的，这是因为它采用金属材料。用户应用时要注意绝缘。
