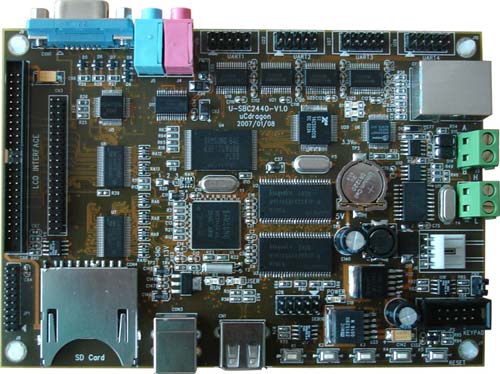

U-SBC2440工控板

U-SBC2440工控板简介 U-SBC2440工控板采用SAMSUNG S3C2440A微处理器设计，主频400MHz。该板是在146mm x 102mm尺寸上开发出来的嵌入式工业控制专用主板，可广泛应用于仪器仪表、数据采集设备、便携设备、工业控制与工业自动化设备以及其它需要过程控制处理的应用领域。 U-SBC2440开发板硬件资源:  中央处理器 ◆ CPU: 三星S3C2440A，主频400MHz； 外部存储器 ◆ 内存：64M字节； ◆ NAND Flash：64M字节； RS-232串口 ◆ 四个全功能串口； RS-485串口 ◆ 一个RS-485接口 CAN总线接口 ◆ 一个由SPI控制的CAN总线接口，全面支持CAN2.0A和CAN2.0B协议； 网络接口 ◆ 一个100M网口，带联接和传输指示灯； USB接口 ◆ 一个USB1.1 HOST接口； ◆ 一个USB1.1 Device接口； 音频接口 ◆ 一路立体声音频输出接口可接耳机或音箱；另一路话筒输入接口可接麦克风； SD存储接口 ◆ 一个SD存储卡接口，可支持容量达1GB； LCD和触摸屏接口 ◆ 板上集成了4线电阻式触摸屏接口； ◆ 支持3.5英寸至15.1英寸LCD液晶屏； VGA接口 ◆ 一个标准VGA接口，可直接连接各种VGA接口的CRT显示器或液晶显示器； 时钟源 ◆ 内部实时时钟（带有后备锂电池）； 复位电路 ◆ 一个复位按键，并采用专用复位芯片进行复位，稳定可靠； 硬件狗 ◆一个外部硬件看门狗电路，大大提高了系统的稳定性； 按键 ◆4 x 4矩阵键盘接口，板载1 x 4按键； 电源接口 ◆ 12V电源供电，带电源开关和指示灯；电源部分稳定可靠，且具有过流保护功能； 用户扩展口 ◆ 一个40芯2毫米间距双排标准连接器用作扩展口，引出了地址线、数据线、读写、片选、中断、IO口、I2C、ADC、地等用户扩展可能用到的信号。 U-SBC2440开发板软件资源及提供方式: 操作系统： linux-2.6.12 驱动支持情况： 在linux系统下能完好支持U-SBC2440工业控制板的全部外围接口（详细接口见上栏） 文件系统： 采用高度压缩的cramfs作为根文件系统分区，内核同时可支持yaffs文件系统。 提供方式： 提供移植并编译好的linux-2.6.12内核映象文件。 对于以模块形式装载的驱动，全部提供相关的编译后模块文件，方便用户随时装/卸载。 提供优化过的cramfs文件系统映象，方便用户根据需要随时对文件系统进行裁减和修改。
