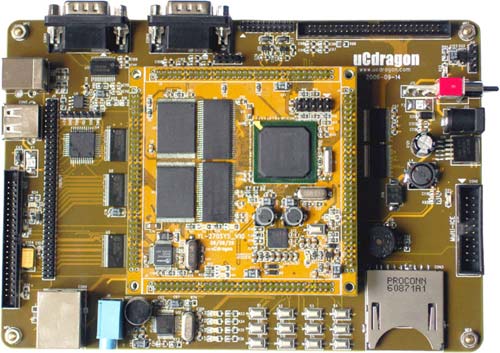

YLP270开发板简介
YLP270开发板采用Intel新一代Xscale处理器PXA270C5C520。该款芯片引入了X86架构奔腾4系列上的多媒体扩展功能，用户通过该技术可以在VGA上面播放高质量的MPGE4视频；同时加入了Intel SpeedStep动态电源管理技术，在保证CPU性能的情况下，最大限度地降低移动设备功耗；并且YLP270开发板提供了完善的底层操作系统的支持和丰富的应用接口，适用于嵌入工业控制，数码媒体播放，交互机顶盒，车载GPS等方面的应用产品。

YLP270开发板硬件资源
中央处理器
◆ CPU: INTEL公司的PXA270 嵌入处理器，主频520MHz；
外部存储器
◆ 内存：64MByte SDRAM(2片16位的SDRAM芯片组成32位接口)；
◆ NOR Flash：32MByte存储器（2片intel E28F128组成32位接口）；
串口
◆ 1路9线全双工异步串行口，波特率高达921600bps；
◆ 1路5线硬件流控制异步串行口，波特率高达921600bps；
网络接口
◆ 一个100M标准以太网接口，带联接和传输指示灯；
USB接口
◆ 一个USB HOST（USB 1.1 规范）接口,支持全速(12Mbps)或低速(1.5Mbps)传输;
◆ 一个USB DEVICE（USB1.1规范）接口，支持全速（12Mbps）或低速（1.5Mbps）传输；
音频接口
◆ AC97音频CODEC，支持立体声音乐播放、录音和触摸屏；
◆ 一路音频输出，板子自带驻机体话筒可直接录音；
存储卡口
◆ 一个SD/MMC卡接口，可支持256M SD/MMC卡；
◆ 一个44芯标准2.0英寸IDE接口，可支持160G的大容量硬盘
视频和触摸屏接口
◆ 一个50芯LCD接口引出了LCD控制器和触摸屏的全部信号；
◆ 板上标准配置256K色320x240/3.5英寸TFT液晶屏，带触摸屏；
◆ 支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可达到800×600像素；
摄像头接口
◆ 板子自带130万象素摄像头，并有一个摄像头扩展口可接用户其他型号摄像头；
RTC时钟
◆ PXA270片内RTC实时时钟；
调试及下载接口
◆ 一个20芯Multi－ICE标准JTAG接口，用来进行程序的NOR FLASH的烧写；
电源接口
◆ CPU单独使用MAXIM公司专门为Xscale系列设计的专用电源管理芯片，分别为内核、IO、SRAM等供电，稳定可靠，同时可以更有效的管理电源；
◆ 底板采用开关电源供电，输入直流电压范围是7～20V（推荐使用12V），带电源开关和指示灯；
其他
◆ 一个CPLD （XinLin公司的XC9536）用于逻辑扩展；
◆ 板上的地址线、数据线全部采用驱动芯片74LVTH162245进行了隔离；
◆ 1个68芯2毫米间距双排标准连接器用作扩展口，引出了地址线、数据线、读写、片选、中断、IO口、5V和3.3V电源、地等用户扩展可能用到的信号；
◆ 一个3×4 的矩阵式键盘、4个GPIO按键和一个复位按键；四个高亮LED；
◆ 一个PWM控制的蜂鸣器；

用户光盘上提供的开发工具和源代码：
1）ADS1.20安装程序(评估版)
2）启动引导源代码和下载烧写工具JFlashmm.exe
3）busybox-1.0源码，qt-embedded-2.3.7和qtopia-free-1.7.0源码，应用程序交叉编译器
4）YLP270 及部分板上扩展芯片的资料
5）YLP270 电路原理图（OrCAD格式元件封装库和PCB 尺寸结构图
6）YLP270 开发板使用手册（pdf格式）
7）操作系统：支持Linux2.6.9和支持WinCE5.0

嵌入Linux操作系统说明：
◆  采用linux2.6.9内核;
◆  驱动程序包含串口、100M网口、IDE接口、SD/MMC卡、NOR Flash、AC97音频录音放音、LCD、触摸屏、USB HOST、USB DEVICE、Camera、键盘、RTC等多种驱动。
◆ 支持多种文件系统,像ROMFS，CRAMFS，FAT等等;
◆  支持IDE硬盘的挂接;
◆  支持framebuffer;
◆  支持USB HOST;
◆  支持QT等图形系统;
◆  支持MP3播放和视频播放;
◆  支持多种网络应用，像FTP，HTTP，Telnet之类的网络应用；

WINCE 嵌入式操作系统说明：
◆  WINCE5.0的BSP包
◆  驱动程序包含串口、100M网口、IDE接口、SD/MMC卡、AC97音频录音放音、LCD、触摸屏、USB HOST、USB DEVICE、Camera、键盘、RTC等多种驱动。
◆  支持MP3播放和视频播放。
◆  支持多种网络应用，比如HTTP。

YLP270 套件组成
1) 一块已测试好的YLP270开发板（包括核心板与外设底板）
2) YLP270用户光盘
3) 可选购LCD:CT35T CT64T CT80T (配有触摸笔)
4) 一个SUPER JTAG调试头（带20芯排线）
5) 可选购仿真器：Banyan-UE
6) 一条25P（公对母）并口线
7) 一条9线交叉串口线
8) 一条交叉网线
9) USB线一条
10) 一个+12V/2.5A直流电源
11) 一个精美包装盒

关于售后服务及技术支持：
感谢您选用此开发板，我们对此板保修一年（CPU及中央元件烧损除外）
技术支持方式：
BBS 论坛支持，时间不限，响应时间是一个工作日。
技术支持范围：
1. 协助用户正确测试与跑通优龙板卡上的各个硬件，如串口、网口等。
2. 帮助用户运行优龙光盘里的目标代码
3. 帮助用户把开发板恢复到出厂设置。

以下内容不承诺在技术支持范围之列：
1. 开发工具如ads, pb5.0的安装，操作系统redhat的安装
2. 操作系统如uclinux/linux/wince 的编译
3. 用户自己编写的应用程序
