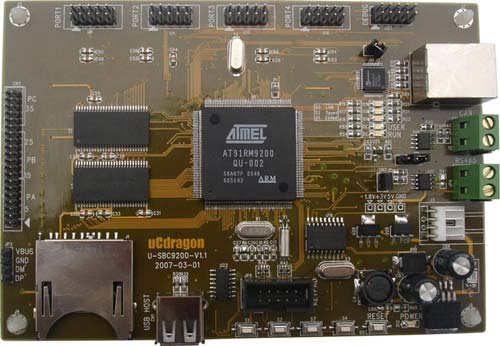

U-SBC9200工控板

得技通U-SBC9200工控板
U-SBC9200工控板

U-SBC9200工控板简介
    U-SBC9200工控板采用ATMEL AT91RM9200微处理器设计,工业运行主频180MHz。该板是在146mm x 102mm尺寸上开发出来的嵌入式工业控制领域专用主板,可广泛应用于仪器仪表、数据采集设备、便携设备、工业控制与工业自动化设备以及其它需要控制处理的设备。
U-SBC9200开发板硬件资源:  中央处理器
◆ CPU: ATMEL AT91RM9200,主频180MHz,工业级;
外部存储器
◆ Nor Flash:16M字节;
◆ 内存:64M字节;
RS-232串口
◆ 四个全功能串口;
RS-485串口
◆ 一个RS-485接口
CAN总线接口
◆ 一个CAN总线接口,全面支持CAN2.0A和CAN2.0B协议;
网络接口
◆ 一个100M网口,带联接和传输指示灯;
USB接口
◆ 一个USB2.0 HOST接口;
SD/MMC存储接口
◆ 一个SD存储卡接口,可支持容量达1GB;
时钟源
◆ 内部实时时钟;
复位电路
◆ 一个复位按键,并采用专用复位芯片进行复位,稳定可靠;
硬件狗
◆一个外部硬件看门狗电路,大大提高了系统的稳定性;
按键
◆4 x 4矩阵键盘接口,板载1 x 4按键,稳定的按键保护方案;
状态指示灯
◆一个电源供电指示灯,一个系统运行指示灯,还有其他网口指示灯等;
电源接口
◆ 12V电源供电,带电源开关和指示灯;电源部分稳定可靠,且具有过流保护功能;
用户扩展口
◆ 一个40芯2毫米间距双排标准连接器用作扩展口,引出了中断、IO口、I2C、ADC、地等用户扩展可能用到的信号,同时也预留了USB Device接口(扩展针);
U-SBC9200开发板软件资源及提供方式:
操作系统:
linux-2.6.13
驱动支持情况:
在linux系统下能完好支持U-SBC9200工业控制板的全部外围接口(详细接口见上栏)
文件系统:
采用高度压缩的cramfs作为根文件系统分区,内核同时可支持yaffs文件系统。
提供方式:
提供移植并编译好的linux-2.6.13内核映象文件。
对于以模块形式装载的驱动,全部提供相关的编译后模块文件,方便用户随时装/卸载。
提供优化过的cramfs文件系统映象,方便用户根据需要随时对文件系统进行裁减和修改。

关于售后服务及技术支持:
感谢您选用U-SBC9200工业控制板,我们对此板保修一年(CPU及中央元件烧损除外)
技术支持方式:BBS 论坛支持,时间不限,响应时间是一个工作日。
技术支持范围:
1. 协助用户正确测试与跑通优龙板卡上的各个硬件,如串口、网口等。
2. 帮助用户运行优龙光盘里的目标代码
3. 帮助用户把开发板恢复到出厂设置。
