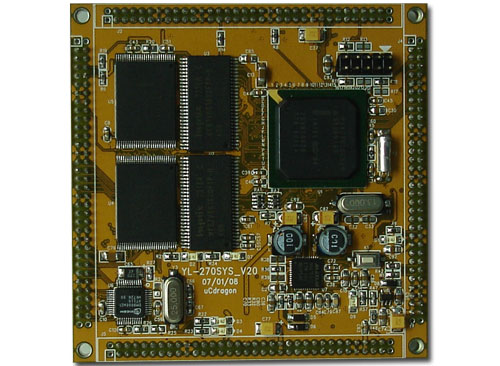

PXA270核心板简介       PXA270核心板采用Intel新一代Xscale处理器PXA270C5C520。该款芯片引入了X86架构奔腾4系列上的多媒体扩展功能，用户通过该技术可以在VGA上面播放高质量的MPGE4视频；同时加入了Intel SpeedStep动态电源管理技术，在保证CPU性能的情况下，最大限度地降低移动设备功耗；适用于嵌入工业控制，数码媒体播放，交互机顶盒，车载GPS等方面的应用产品。 核心板物理特性  ◆ 六层板设计； ◆ 长84毫米，宽84毫米； ◆ 四条64PIN的连接器，每条连接器均为双排2毫米间距； 核心板硬件资源  中央处理器 ◆ CPU: INTEL公司的PXA270 嵌入处理器，主频520MHz, 工业级； 外部存储器 ◆ 内存：64MByte SDRAM(2片16位的SDRAM芯片组成32位接口)； ◆ NOR Flash：32MByte存储器（2片intel E28F128组成32位接口）； 网络接口 ◆ 采用10M/100M网络接口芯片DM9000AEP，支持存储器和IO模式； 其他 ◆ 一个复位小按键； 核心板接口说明 ◆ 在总共64×4的连接器里面，包含有电源线、地线、用户扩展可能要用到的地址线、数据线、读写线、片选线、中断线、各外设接口、IO信号等，详见电路图；
