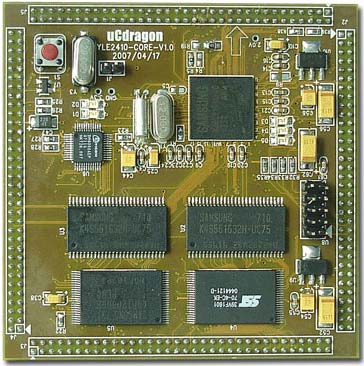

YL-E2410核心板

YL-E2410核心板简介    YL-E2410是一款采用SAMSUNG高性能ARM920T内核处理器S3C2410的核心板，小巧美观。CPU主频203MHz，外接资源丰富，功能强大，，适用于开发各种高端手持设备，小型终端，GPS车载导航及网络运用产品。 核心板物理特性  ◆ 六层板设计； ◆ 长80毫米，宽80毫米； ◆ 四条68PIN的连接器，每条连接器均为双排2毫米间距； 核心板硬件资源  中央处理器 ◆ CPU SAMSUNG S3C2410A，主频203MHz； 外部存储器 ◆ 2M字节NOR FLASH （SST39VF160或SST39VF1601，可支持4M字节的SST39VF320或SST39VF3201）； ◆ 64M字节SDRAM （两片32M字节的K4S561632H）； ◆ 64M字节NAND FLASH （K9F1208，可以支持16M、32M或128M的NandFlash）； 网络接口 ◆ 采用10M/100M网络接口芯片DM9000AEP，支持存储器和IO模式； 其他 ◆ 一个复位小按键； 核心板接口说明 ◆ 在总共68×4的连接器里面，包含有电源线、地线、用户扩展可能要用到的地址线、数据线、读写线、片选线、中断线、各外设接口、IO信号等，详见电路图。
