YL2S200开发板

YL2S200开发板简介
YL2S200开发板是以Xilinx公司的Spartunll系列高性能FPGA-X2S200以及PHILIPS公司的ARM7TDMI-LPC2292为核心构建的多功能嵌入式开发系统，它把FPGA和ARM7完美的结合在一起，并带有标准VGA,TFT液晶屏，STN液晶屏等众多外围接口，是图像显示和控制等　应用的首选。

YL2S200开发板硬件资源:

ARM 相关资源

中央处理器
◆ LPC2292( PHILIPS )，ARM7TDMI
外部存储器
◆ 16M NAND FLASH SAMSUNG K9F2808；
◆ 512K Bytes SRAM（16位工作模式；
RS232串行接口
◆ 一个三线RS232接口；
USB  Device接口
◆ USB1.1规范,PDIUSBD12，带联接状态指示灯；
MMC接口
◆ 一个MMC插槽，SPI模式；
复位电路
◆ 一个复位按键，并采用专用复位芯片进行复位，稳定可靠；
调试及下载接口
◆ 一个20芯Multi－ICE标准JTAG接口，支持SDT2.51,ADS1.2等调试 ；
电源接口
◆ 9V直流电源输入，带电源指示灯；
其他
◆ 1个小按键，1个高亮LED；
◆ 一个蜂鸣器（同FPGA共用）；
◆ 一个30针的外部扩展槽，引出了地址线、数据线、读写、片选、IO口、中断、ADC、电源和地线等；

FPGA相关资源
FPGA
◆ XILINX XC2S200-5PQ208C，20万门
外部存储器
◆ 16MB SDRAM SAMSUNG K4S641632；
串口
◆ 一个三线RS232接口，一个 PS2 接口
显示接口
◆ VGA、TFT LCD、STN LCD接口各一
其他
◆ 四个按键、一个4位拨码开关
◆ 四个LED、一个8x8 LED点阵
◆ 一个蜂鸣器（同LPC2292共用）

用户光盘上提供的开发工具和源代码：
1). YL2S200开发板电路原理图（OrCAD格式）
2). 元件封装库，PCB尺寸结构图
3). YL2S200开发板使用手册（pdf格式）
4). YL2S200开发板上部分芯片手册
5). ADS1.20安装程序(评估版)
6). 串口工具软件dnw.exe
7). JTAG调试软件ARMJTAGDEBUGFINAL
8). YL2S200 BIOS源代码（ADS1.20的项目文件）
9). LPC2292测试程序(ADS1.20的项目文件)及相应目标代码，包括：
◆ 按键测试
◆ LED测试
◆ 蜂鸣器测试
◆ MMC读写卡测试
◆ USB DEVICE接口测试
10). XC2S200测试程序(ISE 8.1项目文件)，包括：
◆ 计数器测试
◆ 按键与LED测试
◆ 蜂鸣器测试
◆ 串口发送数据测试
◆ PS2接口测试
◆ TFT LCD驱动测试
◆ VGA 驱动测试
◆ STN LCD驱动测试
◆ SDRAM＋VGA显示图片测试（不提供源码）

YL2S200开发板包括:

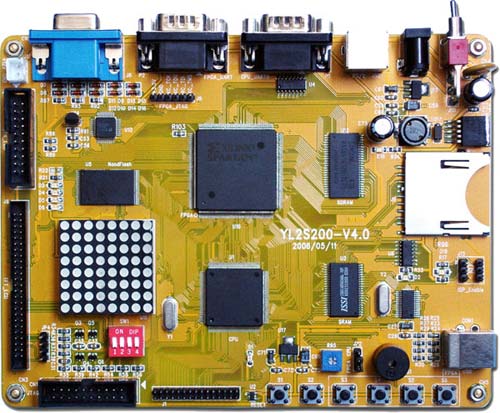

1）测试好的YL2S200-V4.0开发板
2）用户光盘
3）可选购LCD:G35II CT35T (配有触摸笔)
4）一个SUPER JTAG调试头
5）一条FPGA JTAG 转接板
6）一条25P(公对母)并口线
7）一条9线交叉串口线
8）一条USB线
9）一个精美包装盒

关于售后服务及技术支持
感谢您选用此开发板，我们对此板保修一年（CPU及中央元件烧损除外）
技术支持方式：优龙BBS讨论，响应时间是一个工作日。
技术支持范围：
1. 协助用户正确测试与跑通优龙板卡上的各个硬件，如串口、网口等。
2. 帮助用户运行优龙光盘里的目标代码
3. 帮助用户把开发板恢复到出厂设置。
以下内容不承诺在技术支持范围之列：
1. 开发工具如ads, pb4.2的安装，操作系统redhat的安装
2. 操作系统如uclinux/linux/wince 的编译
3. 用户自己编写的应用程序
