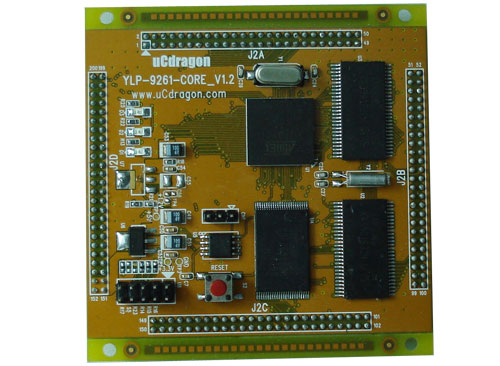

YLP-9261核心板简介
YLP-9261是1款采用Atmel高性能ARM926EJ-S内核处理器AT91SAM9261的核心板,小巧美观。它扩展了DSP指令集和Jazelle Java 加速器。主时钟频率190MHz 时性能高达210 MIPS AT91SAM9261是一个为带LCD显示应用而优化了的主机处理器。
核心板物理特性
◆ 六层板设计;
◆ 长78毫米,宽70毫米;
◆ 四条50PIN的连接器,每条连接器均为双排2毫米间距;
核心板硬件资源
中央处理器
◆ CPU Atmel AT91SAM9261,主频190MHz;
外部存储器
◆ 4M字节Data FLASH;
◆ 64M字节SDRAM (两片32M字节的K4S561632H或兼容其它内存芯片);
◆ 256M字节NAND FLASH(K9F2G08);
◆ 一个复位小按键;
核心板接口说明
在总共50×4的连接器里面,包含有电源线、地线、用户扩展可能要用到的地址线、数据线、读写线、片选线、中断线、各外设接口、IO信号等,详见电路图; |
