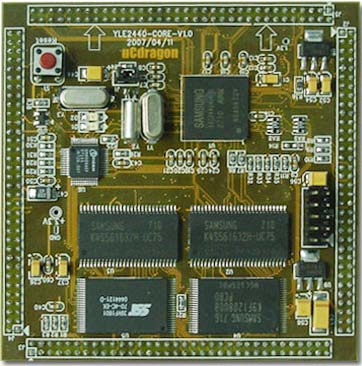

YL-E2440核心板

YL-E2440核心板

YL-E2440核心板简介    YLE2440是一款采用SAMSUNG高性能ARM920T内核处理器S3C2440的开发板，产品工作频率为400MHZ，可流畅进行MP3编解码和MP4解码播放，适用于开发各种高端手持设备，小型终端，GPS车载导航及网络运用产品。 核心板物理特性  ◆ 六层板设计； ◆ 长80毫米，宽80毫米； ◆ 四条68PIN的连接器，每条连接器均为双排2毫米间距； 核心板硬件资源  中央处理器 ◆ CPU SAMSUNG S3C2440A，主频400MHz； 外部存储器 ◆ 2M字节NOR FLASH ； ◆ 64M字节SDRAM ）； ◆ 64M字节NAND FLASH ）； 网络接口 ◆ 采用10M/100M网络接口芯片DM9000AEP，支持存储器和IO模式； 其他 ◆ 一个复位小按键； 核心板接口说明 ◆ 在总共68×4的连接器里面，包含有电源线、地线、用户扩展可能要用到的地址线、数据线、读写线、片选线、中断线、各外设接口、IO信号等，详见电路图。
