AVR AT STK500 编程器/入门学习开发板简介：
AVR AT STK500 编程器/入门学习开发板是ATMEL公司开发的AVR 串口编程器，STK500 支持全系列AVR单片机及部分51单片机的HVSP/HVPP/ISP (串行高压编程，并行高压编程，ISP在系统编程)，并且还支持批处理编程方式。
同时AVR AT STK500 也是一块AVR入门学习与开发板。STK500 可以让开发者轻松编写代码与搭建测试电路。STK500 支持固件自动升级，从而可支持未来新版本AVR Studio所支持的AVR单片机型号。
AVR AT STK500 编程器/入门学习开发板与AVR Studio 组合可以编程和调试AVR 8位微处理器。相比ATMEL 的其他开发工具，AVR AT STK500 是一款性价比非常高的产品。 |
|
 |
一般特性：
| Tools |
生产厂商 |
接口类型 |
仿真模式 |
编程模式 |
| AVR AT STK500 |
ATMEL |
RS232 |
--- |
HVSP/HVPP/ISP |
★ 编程功能：AVR AT STK500 编程器/入门学习开发板 支持全系列AVR及部分51单片机；支持串行高压编程(HVSP)、并行高压编程(HVPP)、以及ISP在系统编程模式；
★ 其他功能：AVR AT STK500 也是一款入门学习与开发功能板，8 LED、8按键、引出所有I/O口等丰富的板载资源；
★ 扩展功能：匹配不同扩展板（STK501、STK502、STK503、STK504、STK505、STK520等）可支持更多型号AVR单片机；
★ 接口标准：RS232接口；外接10V-15V DC电源；
★ 软件支持：AVR Studio4 及其以上版本，(支持AVR AT STK500 的在线编程)；
★ 升级支持：AVR AT STK500 支持固件程序自动升级，从而支持未来新的AVR Studio 版本所支持的型号。
★ 相关技术资料：
AVR068: STK500 Communication Protocol (revision C)
Using the STK500 as an AT89C51Rx2 Target Board
AVR STK500 Start Kit and Development System
AVR061: STK500 Communication Protocol (revision B)
STK500 User Guide - NOTE: See AVR Studio Help files for latest information
★ NOTE ：AVR AT STK500 的使用方法请参考AVR Studio 软件中HELP/AVR Tools User Guide/STK500。其中有详细的使用说明，包括每一款芯片的不同编程模式的跳线方法。
★ 支持的AVR芯片及软件下载：
| AVR AT STK500 支持的AVR芯片 |
AVR AT STK500 匹配的开发软件和工具 |
| TINY AVRs |
MEGA AVRs |
Other AVRs |
编程/下载软件 |
| ATtiny11 |
ATmega8 |
AT86RF401 |
1. AVR Studio4(推荐,建议从ATMEL网站下载最新版本) |
| ATtiny12 |
ATmega16 |
AT90S1200 |
|
| ATtiny13 |
ATmega32 |
AT90S2313 |
相关AVR开发、生产工具 |
| ATtiny15 |
ATmega48 |
AT90S2323 |
1. AVR JTAGICE mkII 仿真/下载器 |
| ATtiny22 |
ATmega48P |
AT90S2333 |
2. AVR Dragon仿真/下载器 |
| ATtiny2313 |
ATmega64 *1 |
AT90S2343 |
3. AVR STK500 编程器/开发板 |
| ATtiny24 *5 |
ATmega88 |
AT90S4414 |
4. AVRISP mkII 下载器 |
| ATtiny25 |
ATmega88P |
AT90S4433 |
5. 可脱机USB AVRISP下载器 |
| ATtiny26 *8 |
ATmega103 *1 |
AT90S4434 |
6. 可脱机高压编程器USB AVR Pro/ISP |
| ATtiny28 |
ATmega128 *1 |
AT90S8515 |
7. USB AVRISP+JTAGCIE 2合1仿真/下载器 |
| ATtiny44 *5 |
ATmega1280 *3 |
AT90S8535 |
8. 并口AVRISP下载线 |
| ATtiny45 |
ATmega1281 *1 |
AT90CAN32 *6 |
9. ATmega16/32/8535标准学习开发板 |
| ATtiny461 *8 |
ATmega161 |
AT90CAN64 *6 |
|
| ATtiny84 *5 |
ATmega162 |
AT90CAN128 *6 |
|
| ATtiny85 |
ATmega163 |
AT90PWM2 *7 |
|
| ATtiny861 *8 |
ATmega164P |
AT90PWM3 *7 |
|
| |
ATmega165 *2 |
AT90PWM2B *7 |
|
| |
ATmega165P *2 |
AT90PWMB3 *7 |
|
| |
ATmega168 |
AT90USB162 *11 |
|
| |
ATmega168P |
AT90USB646 *10 |
|
| |
ATmega169 *2 |
AT90USB647 *10 |
|
| |
ATmega169P *2 |
AT90USB1286 *10 |
|
| |
ATmega323 |
AT90USB1287 *10 |
|
| |
ATmega324P |
|
|
| |
ATmega325 *2 |
AT89S51 |
|
| |
ATmega325P *2 |
AT89S52 |
|
| |
ATmega329 *2 |
|
|
| |
ATmega329P *2 |
|
|
| |
ATmega406 *9 |
|
|
| |
ATmega640 *3 |
|
|
| |
ATmega644P |
|
|
| |
ATmega645 *2 |
|
|
| |
ATmega649 *2 |
|
|
| |
ATmega2560 *3 |
|
|
| |
ATmega2561 *1 |
|
|
| |
ATmega3250 *4 |
|
|
| |
ATmega3250P *4 |
|
|
| |
ATmega3290 *4 |
|
|
| |
ATmega3290P *4 |
|
|
| |
ATmega6450 *4 |
|
|
| |
ATmega6490 *4 |
|
|
| |
ATmega8515 |
|
|
| |
ATmega8535 |
|
|
| *1：With support from the STK501 adapter. |
| *2：With support from the STK502 adapter. |
| *3：With support from the STK503 adapter. |
| *4：With support from the STK504 adapter. |
| *5：With support from the STK505 adapter. |
| *6：With support from the STK501 and ATADAPCAN1 adapters. |
| *7：With support from the STK520 adapter. |
| *8：In addition to be supported on the STK500 motherboard, this part is also supported on the STK505 Top Module for easier strapping. |
| *9：ATmega406 pin out is not supported by the motherboard or any top module. However High Voltage Parallel Programming is included in the STK500 FW. |
| *10：With support from the STK525 adapter. |
| *11：With support from the STK526 adapter. |
| New devices will be supported through updates of AVR Studio. Please visit www.atmel.com to download the latest version. |

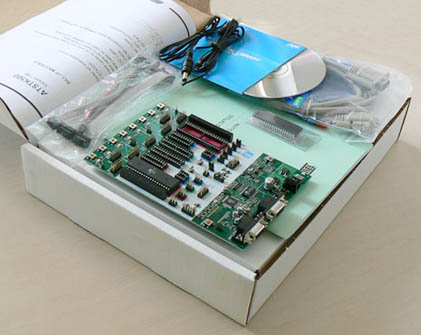

销售清单： AVR AT STK500 编程实验板一块 9-pin RS232 电缆一条 DC电源线一条； 10-pin 连接线2条，6-pin连接线1条，2-pin彩色连接线4条； AVR技术资料光盘一张； AVR AT STK500用户手册一份； 板上配ATmega8515L-8PC(或其他) 一只； 附送ATmega162-16PU(或其他) 样品一只。
保修、及售后服务： 保修期：三个月（正确使用下产生的质量问题，免费保修）；由保修引起的往返运输费用,由客户方承担；
质量保证和售后服务的凭据为当天购买由我司提供的封条保修；
确保为ATMEL原装产品，所有产品均做测试无任何质量问题后发货。
