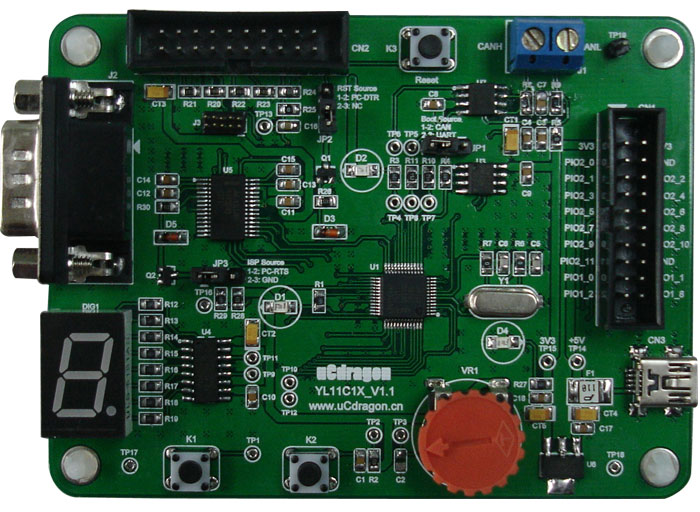

YL-LPC11C14 硬件资源

名称

描述

处理器

芯片资源：
LPC1100系列ARM是以Cortex-M0为内核，为嵌入式系统应用而设计的高性能、低功耗的32位微处理器。目前，
LPC1100是市场上定价最低的32位微控制器解决方案，性能卓越、简单易用、功耗低，更重要的是，它能显著降低所有8/16位微控制器应用的代码长度，其价值和易用性比现有的8/16位微控制器更胜一筹。每秒可执行每秒4500多万条指令

Cortex-M0内核，运行速度高达50MHz

内置嵌套向量中断控制器（NVIC）

可通过片内引导装载程序软件来实现在系统编程（ISP）和在应用编程（IAP）

可选择通过CAN或UART接口进行Flash ISP编程

串行接口包括：
     -CAN控制器（LPC11C12/4支持），内部ROM集成供CAN和CANOpen标准使用的初始化和通信的API函数，用户可直接调用；
      兼容CAN2.0A/B，传输速率高达1Mbit/s；支持32个消息对象，且每个消息对象有自己的掩码标识；提供可屏蔽中断、
      可编 程FIFO模式；可通过CAN接口进行Flash ISP编程
     -UART，可产生小数波特率，具有调制解调器、内部FIFO，支持RS-485/EIA-485标准
     -SSP控制器，带FIFO和多协议功能（仅在LQFP48和PLCC44封装中有两路SSP）
     -I2C总线接口，完全支持I2C总线规范和快速模式，数据速率为1Mbit/s，具有多个地址识别功能和监控模式

其它外设：
     -多达42个通用I/O（GPIO）引脚，带可配置的上拉/下拉电阻
     -某些引脚支持20mA的高驱动电流，如P0.7脚
     -I2C总线引脚在FM+模式下可支持20mA的灌电流
     -4个通用定时器/计数器，共有4路捕获输入和13路匹配输出
     -可编程的看门狗定时器（WDT）
     -系统节拍定时器
     带有SWD调试功能
     集成了PMU（电源管理单元），可在睡眠、深度睡眠和深度掉电模式中极大限度地减少功耗
     3.3V单电源供电（2.0V~3.6V）
     10位ADC，在8个引脚中实现输入多路复用
     GPIO均可配置为边沿或电平中断
     时钟输出功能可以反映主振荡器时钟、IRC时钟、CPU时钟和看门狗时钟
     13个拥有专用中断的GPIO可将CPU从深度睡眠模式中唤醒
     掉电检测，具有4个独立的阀值，用于中断和强制复位

存储器

具有32kB（LPC1114/LPC11C14）、24kB（LPC1113）、16kB（LPC1112/LPC11C12）、8kB（LPC1111/02）片内Flash程序存储器

最高配置8KB片内SRAM

调试接口

20Pin JTAG调试接口（仅支持SWD）

I/O接口

42个GPIO,带有可配置的上拉/下拉变阻器和可配置的开漏极操作模式

1路AD转换电位器

1个3线RS232串行口

2个Led灯

1路CAN总线接口

4 个通用的计数/定时器， 共有四个可捕获的输入端和 13 个与输入端相匹配的输出端

1个七段数码管

按键

2个独立按键

1个RESET按键

电源

5V USB 供电

类别

功能特性

描述

Bootloader

---

---

RealView MDK

GPIO实验

LED（发光二极管）控制

GPIO中断（上升沿，下降沿，高电平，低电平）触发

ADC转换

模数转换

RS232通信

标准RS232 串行通信

WDT

看门狗测试

SSP/SPI

SSP/SPI串行通信

七段LED数码管显示

CAN总线

CAN总线收发实验

IAR Embedded Workbench for ARM 5.41 Kickstart

GPIO实验

LED（发光二极管）控制

GPIO中断（上升沿，下降沿，高电平，低电平）触发

ADC转换

模数转换

RS232通信

标准RS232 串行通信

SSP/SPI

SSP/SPI串行通信

七段LED数码管显示

Timer

定时器中断实验

PC端烧写工具

Flash Magic V5.66以上版本

PC通过优龙提供的串口线与开发板连接，对MCU片内Flash进行擦除，写入操作

YL-LPC11C14装箱清单

类别

描述

标准配件

一块已测试好的YL-LPC11C14开发板

用户光盘（驱动源码，烧写工具，串口工具…

一条9线交叉串口线(2-3交叉，黑色)

一条USB线（A-AB）

一个精美包装盒

可选配件

IAR Embedded Workbench for ARM + M-Link(仿真器)

J-Link V7 仿真器

U-link2开发套件（RealView MDK + U-Link2）

U-Link2 仿真器
