uPSD DK3200A 开发单板及

下载线

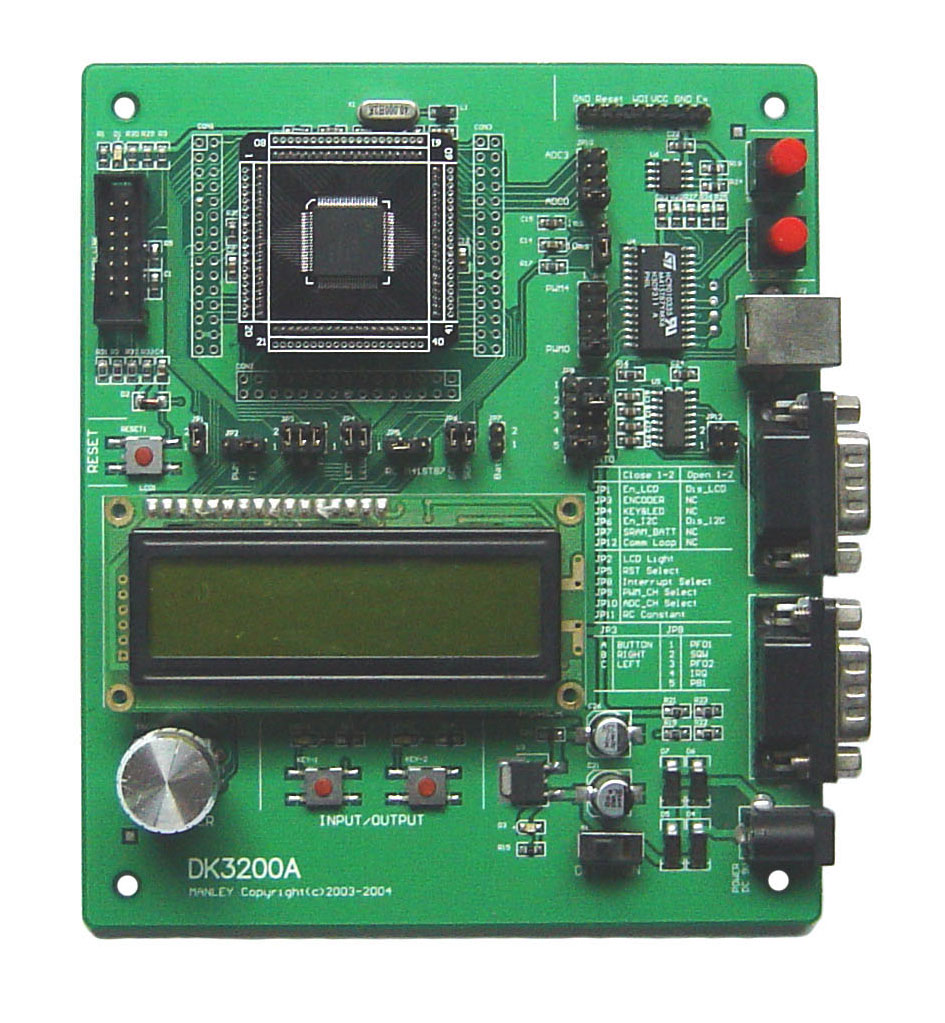

■ PSD 3200A 特点

• DK 3200A 以80引脚封装的μPSD3200单芯片的核心
• 附带的CDROM提供完整的范例程序，展示μPSD3200系列单芯片丰富的功能
• 配合Flash LINK烧录器，可实现对μPSD3200系列单芯片PLD逻辑和FLASH内存进行烧录
• DK 3200A 具有与ME3200仿真器完全配合的正方形仿真插座，直接使用ME3200仿真器对开发评估板所有功能进行在线仿真
• μPSD3200芯片所有信号通过三个30芯IDC插座输入和输出，也可通过跳线选择使用开发评估板的功能组件
• 根据应用系统设计需要，通过输入输出插座附加扩展电路，客户无须设计整个应用系统，即可以轻松地开始应用软件的开发工作，缩短开发周期

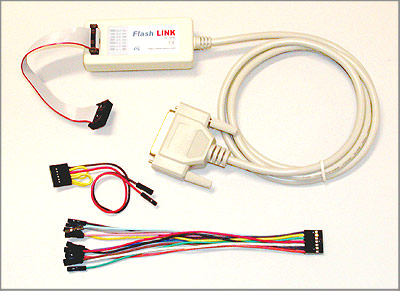

■ Flash LINK特点

FlashLINK是按ST标准生产的uPSD3200和uPSD系列芯片的JTAG烧录器，
FlashLINK烧录器具有以下特点：
1．免费提供PSD Soft烧录软件下载
2．FlashLINK烧录器与连接电缆模块化设计，连接简单、可靠，外型尺寸：87x40x 18mm
3．附带14Pin Cable连接线、12单心连接线和环路测试线
4．工作电压2.7V-5.5V，最大电流：15mA

■ 硬件规格

• 2X16字符LCM显示电路
• UARTX2接口电路
• USB接口电路
• M41ST87接口电路
• 24C 02(EEPROM)接口电路
• 旋转数字编码器
• 按键X2/LEDX2

■ 实验项目

• 单芯片SOC实验
• 2X16字符LCM显示实验
• UART界面实验
• USB界面实验
• M41ST87时钟/监控/防侵入/复位实验
• EEPROM
• 旋转数字编码器实验
• 按键输入/LED输出实验
