周立功ARM开发板:SmartARM2300教学实验工控开发平台

M2378-CNS20核心板功能
* 核心板集成10/100M以太网PHY芯片，降低用户应用设计难度；
* 核心板集成64KBytes SRAM、I2C接口FRAM铁电存储器FM24CL04、集看门狗与复位功能于一体的电源监控器件SP706；
* 核心板上还有可选配的16Mbits、 SPI接口的大容量NOR Flash芯片（电路兼容32Mbits、SPI接口Flash芯片）；
* 核心板上集成高精度2.5V电压参考基准源，供CPU片内的ADC和DAC使用。CPU的模拟地与数字地完全隔离设计，
　大大降低系统噪声和出错几率，满足苛刻的工业数据采集要求。
MiniISA-8016A
MiniISA-8016A是一款用于MiniISA总线的继电器输出和隔离数字量输入卡，该卡提供8路隔离数字量输入，在噪声环境下为采集数字量提供1500VDC的隔离保护；它带有8个继电器，可以用作开/关控制设备或小型电力开关；此外它还带有2个可由用户自定义的隔离脉宽调制PWM输出。
* 8路隔离数字量输入通道；
* 可跳线选择干接点/湿接点输入信号；
* 16位加法计数器的数字量输入；
* 可编程滤波器功能的数字量输入；
* 模式匹配功能的数字量输入。
* 8路继电器输出通道；
* 2个光隔离脉冲宽度调制输出；
* 显示继电器工作状态LED指示灯；
* 50针极性I/O接口。

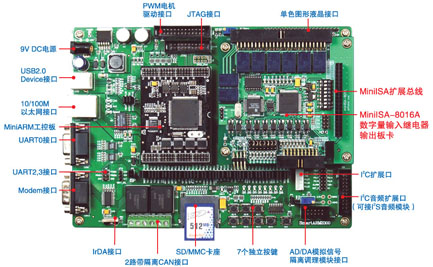

硬件功能
* 免费配套的EasyJTAG-H仿真器，支持ADS1.2集成开发环境及几乎所有基于ARM7/ARM9/Xscale/Cortex-M3内核ARM微处理器的
　仿真与开发；
* 使用“MiniARM工控核心板＋底板＋多种可选的模块+MiniISA系列数据采集板卡”组成开发平台，标准配置CPU为LPC2378；
　全面支持LPC2300系列所有型号：LPC2364/2366/2368/2378；
* 底板集成实时时钟RTC，具有掉电保护功能；
* 底板集成SD/MMC卡等多种存储设备接口；
* 底板集成以太网接口，可实现以太网通讯；
* 底板集成两路带电气隔离的CAN收发器，实现CAN通信；
* 底板集成多达4个UART串口，其中一路带有标准MODEM接口；
* 底板集成1个USB device接口，支持USB2.0协议，全速12Mbps；
* 底板集成IrDA接口电路，支持IrPhy协议，可实现高速红外通信；
* 底板集成I2S音频接口，可选配I2S音频PACK板实现高保真音频输入/输出功能，可用于语音发声处理等应用；
* 底板集成直流无刷电机、步进电机驱动接口，配合可选的驱动控制板，构造理想的运动控制开发平台；
* 底板上集成STN和TFT液晶接口，通过该接口可直接挂接选配件 --TFT4267 真彩液晶模块，使用户界面更豪华美观；
* 底板上集成MiniISA总线，通过该总线可以直接挂载多套本公司生产不同功能的扩展板，比如数字IO板、高精度数据采集板等，
　满足各种工业应用需求，标准配置：MiniISA-8016A数字量输入继电器输出板卡；
* 选配的模拟信号调理模块，具有完全电气隔离的ADC模拟电路和DAC模拟输出电路，能够满足苛刻的工业数据采集要求。

MiniISA总线

MiniISA总线是广州致远电子有限公司制定的，为嵌入式系统应用的特殊要求而优化的总线结构。基于MiniISA的扩展板尺寸兼容PC/104板卡(96mm×90mm)，并且通过自堆叠总线，省去了对底板或板卡插槽的需求。 可配置的MiniISA扩展总线 * 支持8/16位数据总线，具有8位地址总线； * 4个独立的外部中断请求输入； * 可直接连接致远电子公司的典型外设模块，如数字I/O模块、数据采集模块等。 MiniISA系列ARM工控扩展板 * MiniISA-8016A数字量输入继电器输出板卡 * MiniISA-8208BE模拟量输入板卡 * MiniISA-8204CT模拟量输出板卡 * MiniISA-M102A直流电机控制板 * MiniISA-8032A数字量输入输出板卡 * MiniISA-8208BTH模拟量输入板卡 * MiniISA-WG23 GPRS工控板 配套软件包 多种免费配套的软件包源代码以及详细的开发文档 * 移植μC/OS-II到ARM7软件包源代码以及开发文档； * 数据队列软件包源代码以及开发文档； * 串口驱动软件包源代码以及开发文档； * GPS/GPRS驱动软件包及开发文档； * I2C总线软件包源代码以及开发文档。 * 独家、免费同时提供基于μC/OS-II操作系统的USB软件包源代码以及驱动程序，还配套提供详细的开发文档； * 独家、免费同时提供基于μC/OS-II操作系统的ZLG/SD SD/MMC读写软件包源代码以及详细的开发文档； * 独家、免费同时提供基于μC/OS-II操作系统的ZLG/FS V1.0版本文件管理系统软件包源代码以及详细的开发文档； * 独家、免费同时提供基于μC/OS-II操作系统的ZLG/CAN现场总线软件包源代码及开发文档； * 独家、免费同时提供基于μC/OS-II操作系统的ZLG/IP TCP/IP软件包源代码以及详细开发文档； * 独家、免费同时提供ZLG/GUI图形用户界面软件包源代码以及详细的开发文档。 已加密的基础驱动函数库(仅开放给已在NXP注册认可的直接用户) * GPIO API函数 * 中断控制器用户函数 * 定时器1 API函数 * SPI/SSP API函数 * 外部中断及功率管理API函数 * 外部存储器控制（EMC）API函数 * UART API函数 * I2C API函数 * RTC API函数 * WDT API函数 * ADC API函数 * PWM API函数 * DAC API函数 可选配件 可选配件 * 直流无刷电机驱动控制板； * 步进电机驱动控制板； * 带隔离的模拟信号调理模块； * I2S音频输入/输出模块； * ZYPM7290面板模块； * 系列符合MiniISA扩展总线的数字I/O以及数据采集模块； * TFT4267 PACK板，PACK板上包含一个2.2英寸240x320 TFT液晶屏，真彩262K色，使用户界面更豪华。
