XILINX USB下载线_的特性：
1．支持Windows和Linux系统
2．支持所有XILINX器件，Virtex FPGA、Spartan FPGA、95系列CPLD、CoolRunner系列CPLD、ISP PROM、Platform Flash等等
3．完美支持JTAG、SPI和Slave Serial配置模式
4．自动检测和适应目标I/O电压，支持1.5VDC-5VDC接口电平，接口器件及电路采用原厂一致的设计
5．完全兼容的LED状态指示，在没有连接接口电平时指示灯为黄色，接上目标时指示灯为绿色
6．标签采用专业公司设计生产，接口定义标识准确清晰
7．14芯排线的定义和7芯飞线定义完全符合原厂定义，飞线采用与原厂一致的线色，信号定义和接口也完全一致，信号定义标签采用RGB三色表示三种不同的配置模式，清晰直观
8．编程速率从750kHz到24MHz可选
9．完全兼容XILINX原厂的Platform Cable USB I，无缝支持所有能支持XPCU下载线的软件，固件可以和原厂线一样自动更新
10.所有出厂下载线目前使用11.3的固件，支持各种全新的ISE设计软件，包括最新的ISE 12.2
XILINX USB下载线_盒体
表面贴膜是专业标贴公司生产，厚实耐用且美观平整

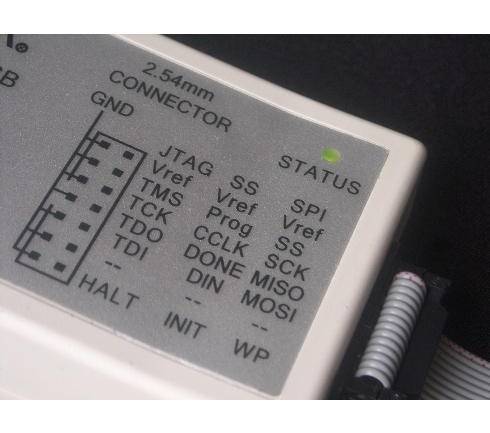

14芯的2.54mm接口定义完全同原厂定义一致，避免了定义的混乱
配套转接板及各种连接线
采用优质带磁环的USB A-B连接线
多功能转接板各种接口标志清晰，各种信号定义均做了清晰标注，14芯2.0接口同盒体上接口一致，10芯的信号定义在板背面也做了标注
扁平线均采用优质线材和压接头制作
没接目标板时的指示灯状态（黄色）
LED指示灯黄色状态代表没有连接目标板参考电压，色彩定义同原厂下载线
灯光柔和清晰
接上目标板的指示灯状态（绿色）
LED指示灯绿色状态代表已连接目标板参考电压，色彩定义同原厂下载线
灯光柔和清晰
USB连接口

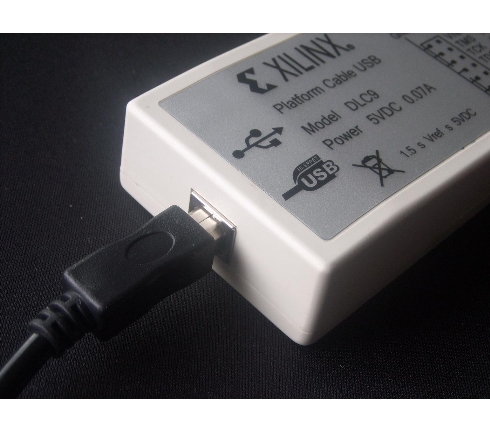

XILINX USB下载线_USB-B连接口真实写照

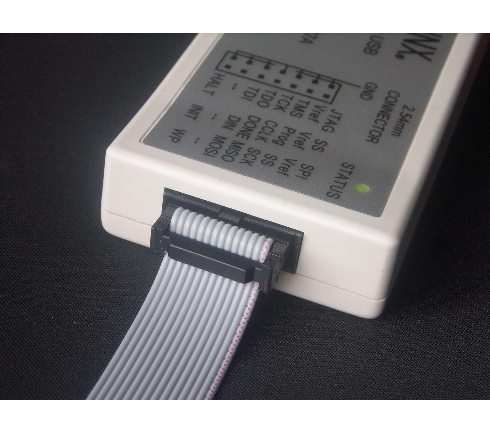

XILINX USB下载线_14芯2.54mm接口
XILINX USB下载线_插入转接板

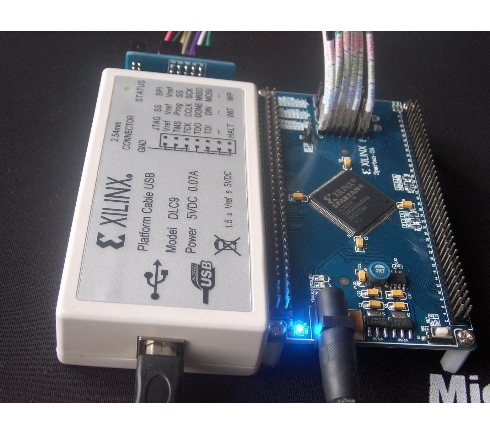

XILINX USB下载线_接上目标板1

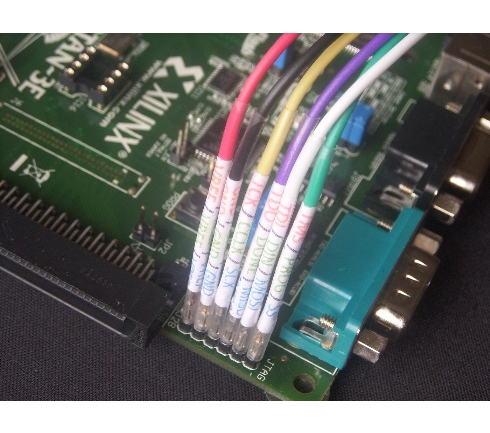

XILINX USB下载线_接上目标板2

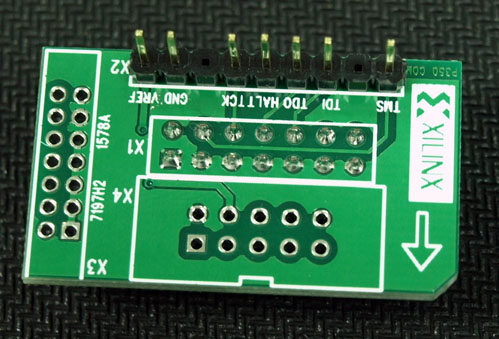

XILINX USB下载线_转接板特写
|
