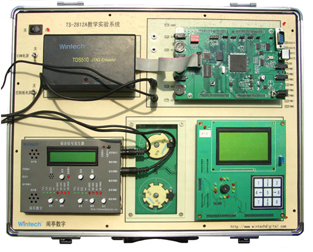

DSP实验箱:闻亭电力电子/信息工程类综合实验平台-TS-2812A实验箱

主要特点

• 独立模块式设计，满足客户不同层次需求

• 系统完备，一台计算机即可实现所有应用

• 配带可拆卸式高性能510USB仿真器

• 具有人机交互界面，结构合理，实验过程和结果更直观

系统性能

信号源

• 可切换选择输出方波、三角波和正弦波，白噪声

• 可选择输出频率范围：(10Hz-100Hz，100Hz -1KHz，1KHz-10KHz，10KHz- 20KHz)，输出幅度(0-3.3V)可微调

• LCD 显示所选波形的频率和波形型号

• 指示灯的亮和灭表示不同的输出状态

• 独立的语音模块

仿真器模块

• 可固定TDS510USB系列仿真器

• 仿真器可从底板上拆下单独使用或更换

显示控制模块

• 包括液晶显示，指示灯，键盘，蜂鸣器

• 显示控制模块可从底板上拆下更换

• 可提供 (128x64 象素) 液晶图形显示

• 指示灯(12 只，分为红、黄、绿三种颜色)

• 键盘（0-9)数字键盘

• 蜂鸣器，由DSP控制

电机模块

• 步进电机： 可由DSP I/O 端口控制旋转和方向、速度

• 直流电机： 可以接收DSP输出的PWM 控制信号实现电机的转速和方向控制

• 电机模块的安装充分考虑了人生安全

DSP 评估板模块

• 板上两路D/A 频率/幅值可调，频率调整可由软件实现，方法多样，可大大提高DSP的编程技巧

电源模块

• 外置电源能将100V-220V 50Hz交流 转换成+12V   2A 直流稳压电源，符合国际安全规范（CE认证或UL认证）

产品特色

• 外型美观、工艺精密、仪器感强

• 信号发生器模块质量可靠，精度高

• 符合国际安全规范（CE认证或UL认证）。电源、马达等带有安全隐患的器件，均加以妥善处理和保护，最大程度的避免实验意外的发生

• 配套实验课程由浅入深，控制对象丰富

实验教程

• CCS 软件应用实验，迅速掌握DSP的开发环境，掌握C/汇编编程技巧

• 基于DSP 芯片的实验，加深了解芯片内部资源分配

• 基于DSP 系统的实验，学会设计一个带人机界面的模拟输入/输出设计

• DSP 实现外部控制实验，学会电机控制，液晶显示

• DSP 算法实验，掌握DSP算法FFT   FIR   IIR

• 综合实验，将算法应用于控制系统中

• 语音信号采集与分析实验，学习掌握语音编解码算法
