周立功ARM开发板: SmartCortex M3-1700通用教学/竞赛/工控开发平台

SmartCortex M3-1700通用教学/竞赛/工控开发平台采用工业级设计标准，选用高性能、低功耗的32位LPC1766微处理器，其操作频率高达100MHz，采用3级流水线和哈佛结构，带独立的本地指令和数据总线以及用于外设的低性能的第三条总线，使得代码执行速度高达1.25MIPS/MHz，并包含一个支持随机跳转的内部预取指单元。
　　SmartCortex M3-1700开发平台板载USB仿真器，支持10/100M以太网接口、USB2.0 Host / Device / OTG、2路12位AD数据采集电路（AD数据采集电路支持-5V– +5V双极性电压输入、4–20mA电流输入）、1路10位DA输出（支持0–5V电压输出、4–20mA电流输出）、支持无刷及步进电机的MOTOR接口、1路带电气隔离的CAN 2.0接口、1路带电气隔离RS-485接口、4路UART接口、MODEM接口和I2S录、放音接口等功能。SmartCortex M3-1700开发平台配套提供多种免费商业化软件包及其详尽的开发文档，加快用户产品开发进度。

参考照片

SmartCortex M3-1700通用教学/竞赛/工控开发平台

硬件配置

1、SmartCortex M3-1700通用教学/竞赛/工控开发平台核心板 SmartCortex M3-1700通用教学/竞赛/工控开发平台核心板

2、CPU：LPC1766；
3、板载USB仿真器；
4、USB Host/Device/USB OTG接口；
5、2路12位AD数据采集电路：
6、支持-5V– +5V双极性电压输入、4–20mA电流输入；
8、1路10位DA输出.支持0–5V电压输出，4–20mA电流输出

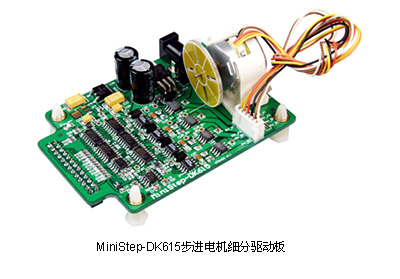

8、1个支持无刷及步进电机的MOTOR接口；
9、1个10/100M以太网接口；
10、1路带电气隔离的CAN –Bus 2.0接口；
11、1路带电气隔离RS-485接口；
12、1个支持录、放音I2S接口；
13、4路UART接口；
14、1个MODEM接口；
15、2M 字节Nor Flash；
16、1个看门狗定时器以及一个独立供电的超低功耗RTC；
17、4个32位通用定时器；
18、6路通用PWM输出；
19、2个SSP接口；
20、1个SPI接口；
21、3个I2C接口。


配套例程

USB Device相关例程； USB Host相关例程； USB OTG相关例程；以太网（TCP/UDP）相关例程； CAN相关例程；步进电机相关例程； I2S应用相关例程； AD数据采集相关例程； ADC相关实验；中断控制器相关例程； Nor Flash控制器例程； GPDMA例程；	IAP在应用中编程例程；存储器加速MAM例程； PWM脉宽调制器相关例程； UART例程； MODEM例程； I2C相关例程；定时器相关例程；数字输入例程； RTC相关例程； GPIO相关例程。

配套教材

《深入浅出ARM7——LPC1700（上册）》；
《深入浅出ARM7——LPC1700（下册）》；
《ARM嵌入式系统应用技术笔记——基于LPC1700（上册）》；
《ARM嵌入式系统应用技术笔记——基于LPC1700（下册）》。
