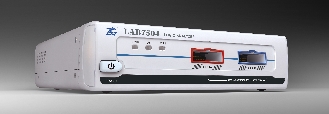

LAB7000系列逻辑分析仪是一款紧凑、快速调试数字电路设计强有力的便携式逻辑分析仪；高速的USB2.0接口、高端的FPGA、强大的ARM处理器等组成的嵌入式系统全方位智能控制；高速、高效、高性能，帮你轻松搞定问题。
LAB7000系列逻辑分析仪实现了业界领先的高带宽、大容量的高速采集技术，采样率从200M到1G不等，34个输入通道，通道容量最高达128Mbits，高达5G的高速定时采样，支持500Mbps 速率DDR采样；功能灵活强大，集逻辑分析仪、总线分析仪、协议分析仪、频率计、逻辑笔等多种测量开发仪器之大成于一身，适用于各种数字电路的开发、测量、分析和调试工作，还为方便某些特殊的用户提供定制插件服务，是电子研发、电子测量工程师、高校师生的科研开发和教学的得力助手。 |
| 硬件指标 |
支持触发方式 |
信号采样频率：1GHz(max)
高速定时采样：5G
最大状态时钟\最大数据率：250MHz\500Mbps
输入通道：34
每路存储深度高达128Mbits
输入阻抗：100KΩ（15pF）
输入信号范围：-30～+30V
触发电压：-10V～+10V
USB版本：USB2.0（高速）
触发位置设置：支持（可以随意设置触发位置，以观察触发前数据）
触发等级：256级
逻辑笔功能：支持
频率计功能：支持
支持系统：Windows 2000，Windows XP，Vista，Windows 7 |
边沿触发
数据触发
总线触发
高速队列触发
数据宽度触发
延时触发 事件次数触发
数据比较触发
高级触发
可视触发
插件触发 |
LAB7000系列高性能逻辑分析仪选型表
| 型号 |
LAB7504 |
LAB7503 |
| 输入通道 |
34 |
| 全通道采样 |
500MHz / 32CH / 64Mbits |
500MHz / 32CH / 32Mbits |
| 半通道采样 |
1GHz / 16CH / 128Mbits |
1GHz / 16CH / 64Mbits |
| 最大状态时钟/最大数据率 |
250MHz / 500Mbps |
| 高速定时采样 |
5GHz / 32CH / 5Kbits |
| 触发位置 |
开始 / 中间 / 结尾 / 用户定义 |
| 输入阻抗 |
100K |
| 输入范围 |
-30V～+30V |
| 支持信号类型 |
单端信号 |
| 频率计功能 |
支持 |
| 逻辑笔功能 |
支持 |
| 触发电平 |
-10V～+10V |
| 触发等级 |
256级 |
| 触发方式 |
快速触发，可视触发， 高级触发，插件触发，高速串行触发，流程图触发 |
| 分析功能 |
总线分析、协议分析、代码分析 |
| 数据记录模式 |
Timing、State、Timing-State |
软件界面 |
快速启动：支持单次启动和重复启动两种方式，其中重复启动可以达到实时显示的效果
 缩放功能：可以用鼠标实现局部放大
快速定位：快速定位到数据开始，数据结束，触发点和特定游标等特殊位置
快速查找：查找、游标操作、自动测量一步到位，大大提高工作效率
快速设置：多种设置让测量更贴近于你独有的系统
游标操作：可以随意增加游标，并更改名字和颜色
菜单栏：可隐藏的菜单设计以增加可视面积
工具栏：可自定义的工具栏设计可以让工具栏更加简洁、明了
逻辑笔：只要连接设备，就可以检测信号当前的高电平、低电平及变化状态
频率计：每个POD的通道0同时作为频率计使用(10Hz～250MHz)
多文档：可以在打开旧文档的同时采集新文档，便于波形的比较
自选颜色和高度：通过信号/总线的不同颜色和尺寸强调和区分所关注的信号
树状分组显示：便于进行数据观察，免去人工对数据进行计算的烦恼
自动测量：拖动游标就可以自动显示测量结果，目前支持的测量项目有：时间间隔、频率、占空比、统计跳变
协议分析：如果信号承载了高层协议的信息，不但可以看到原始波形还可以看到表达的高层协议信息
智能提示：鼠标所指，显示所在位置相关测量信息，不用来回摆弄游标 |
| 功能特点 |
1G/半通道，500M/全通道的采样频率；
5G的高速定时采样；
250MHz的最大状态时钟，500Mbps的最大数据率；
高达2Gbits的存储深度；
创新的触发测量方式和和崭新的分析测量手段；
多种触发方式，方便易用；
创新的数据分析功能，使得您在分析UART、SPI、I2C等三十余种数据时更加轻松；
多视图数据显示方式；
人性化的工作软件；
崭新的多文档结构；
强大的协议二次分析功能，可以导出CSV，BIN格式，便于用其他工具二次分析；
灵活的测量频率设置打破了传统的1、2、5进制的条条框框，使得测量更加精确；
智能生成波形图片，编写文档、论文更加轻松；
功能强大的测量内核，无须依赖于高性能计算机；
USB2.0高速接口，即插即用；
外观轻巧，便于携带；
动态升级的硬件算法使您的测量手段与时并进。 |
分析功能：
协议分析功能
总线分析功能
分析插件：
UART、I2C、SPI、SSI、1-Wire、A/D值、韦根26、变形米勒、双相曼彻斯特、MODBus、CF、SD/MMC、8051反汇编、SMBus、CANBus、LINBus、PS2Bus、I2SBus、DSA、AC97、DALI、USB、JTAG、FLEXRAY、PROFIBUS
触发功能：
快速触发、高级触发、可视触发、插件触发、流程图触发 |
|
