　　 Fusion StartKit是基于Actel 公司的Fusion混合信号FPGA而设计的开发平台，核心芯片采用Actel 公司Fusion系列60万门的AFS600，该系列是世界上首个混合信号FPGA，在第三代Flash架构的FPGA——ProASIC3基础上，将模拟的AD、RC振荡器、模拟I/O、RTC等融入到数字的FPGA中，为实现真正的SOC提供特有的解决方案。

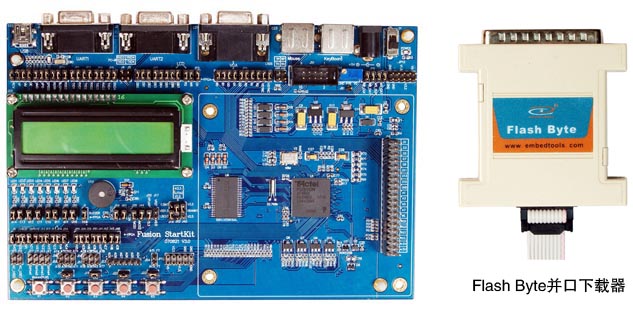

产品图片

资源特点

1、芯片资源
基于ProASIC3/E的系列芯片，所以具有Flash架构的FPGA所有特点（安全性、可靠性、单芯片、上电即行、非易失性、低功耗等）；
集成了独特的模拟部分，具有：
　　　－分辨率高达12位、采样率高达600kbps、30个输入通道、2.56V内部参考源的AD；
　　　－高达30个模拟的输入I/O，可以承受±12V输入电压，并有10个MOSFET门驱动输出，驱动能力可调；
　　　－可实现电压、温度、电流检测；
　　　－片内集成100MHz、精度为%1的RC振荡器；
　　　－外部可接32KHz~20MHz的晶振；
　　　－具有可编程的实时计数器（RTC）；
　　　－片内具有1.5V稳压源，可提供内核电压，实现睡眠和待机的低功耗模式。
其他资源
　　　－具有4Mbit的用户可用的Flash Memory、1kbit的FlashROM、108kbit的RAM；
　　　－ 2个PLL，最高频率可达350MHz；
　　　－支持多种I/O电平标准，其中差分的I/O标准有：LVPECL、LVDS、BLVDS、M-LVDS；
　　　－具有AES、FlashLock加密技术；
　　　－几乎具有ProASIC3的所有资源；
2、外设资源
512K字节的SRAM
SP5301 USB PHY，带有迷你USB接口
16*2的液晶
LVDS接口，发送和接收各一路
四个可用的串口，两个带有座子
MiniISA接口，可以扩展ZLG的MiniISA工控板
用户可用的多路模拟I/O接口
ADR525提供2.5V AD基准源
32.768KHz以及48MHz晶振
核心板温度、电压、电流检测电路
四路MOSFET驱动电路
5个按键
8个LED
交流蜂鸣器
VGA接口
鼠标键盘接口

功能特点

可嵌入8051内核，如果替换成MP7系列的芯片可以嵌入ARM7软核，外扩的SRAM以及内部的Flash Memory可以用来存储程序代码；
USB可以做一些和USB相关的实验，通过对USB物理层的设计，对USB的传输有更加深入得了解；
LVDS接口可以实现高速的数据传输，还可以转换成LVPECL的差分接口；
多个串口除了可以实现简单的串口协议外，还可以实现ModBUS等协议，并可以做多机通信实验；
外部的2.5V AD基准源具有0.2%的精度，可以为AD提供准确的参考电压，还可以提供LVDS的电源；
有多个时钟源，32.768KHz时钟可以为RTC提供时钟源，可以实现睡眠和低功耗模式的时间控制，内部的100MHzRC振荡电路以及外部的

　48MHz晶振可以提供系统的时钟；
具有16*2的液晶，可以做一些显示的实验，提供良好的用户显示界面；
有非常多的模拟I/O，一部分模拟I/O用于检测核心板上的电压、电流以及温度等，可以实时监控板上这些参数的变化；还有四路驱动MOS管，

　可以为外设提供大的驱动电流；并且这些模拟的I/O都可以通过跳冒来选择使用，非常的灵活；
按键和LED提供了简单的人机交互控制功能；
特有的MiniISA接口，兼容周立功公司开发的MiniISA协议，在此协议的基础上，可以堆叠多个基于MiniISA协议的工控板，扩展度极高；
带有VGA、鼠标、键盘接口，可以做更高级的显示以及控制的实验；
交流蜂鸣器可以用于产生音乐以及温度、电压、电流报警的控制等；
板上一大特点是几乎将所有的可用I/O都引出，通过跳线的形式将板内的外设进行连接，如果不用板上的资源，I/O口还可以引出它用，灵活

　度极高；
适用于学校的竞赛以及教学实验；
适用于产品开发，并提供单芯片解决的最佳方案。

配套资料

配套提供《Actel FPGA原理与应用—基于Fusion系列》、《Actel FPGA实验教程—基于Fusion StartKit开发板》两本书籍
配套提供三张光盘，包含实验教程中所有实验的源程序
提供高性能、低成本的Flash Byte并口下载器
提供最新的Libero 8.0集成开发软件和详细的快速入门
提供最好的、最完善的、最迅速的、最全面的售后服务
