ATMEL_AVR-USB-ISP下载线使用说明书

AVR-USB-ISP下载线使用说明书

AVR-USB-ISP下载线为USB接口,适合没有并口的笔记本、PC机,可调节下载速度,可下载AT89S51、AT89S52芯片及AVR系列单片机。

一、AVRISP下载线产品特点
1.支持USB1.1或USB2.0通信;支持WIN2000、XP操作系统。
2.采用USB口供电。
3.支持对目标板供电(5V)。
4.可下载S51、S52及AVR系列单片机,速度比并口ISP要快。
5.适应宽电压范围(2.7v-5.5v)。
6.AVR标准10针ISP接口。
7.可通过PROGISP对AVR-USB-ISP进行在线升级。

二、AVRISP下载线USB驱动安装
1.找一个空闲的USB接口把它插上,电脑就会发现新硬件了,如图所示。
AVR-USB-ISP下载线

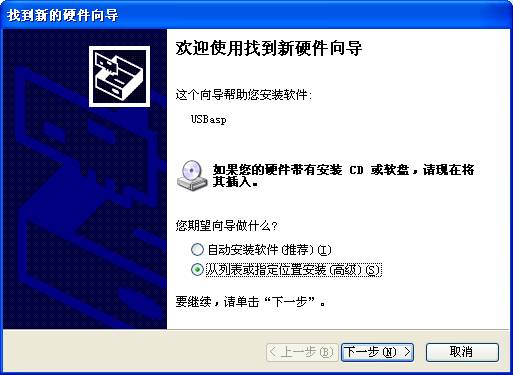

2.在出现的窗口中我们选择“从列表或指定位置安装”。
AVR-USB-ISP下载线

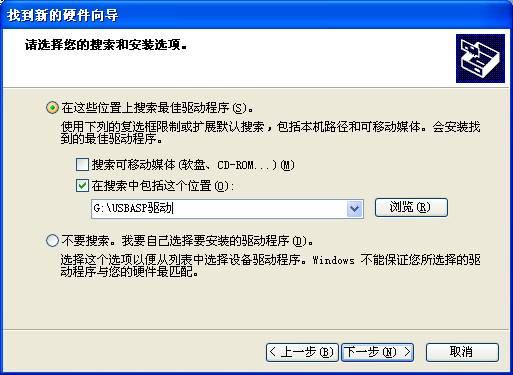

3. 再点击下一步,点击浏览,找到下载的压缩包解压出来的USB驱动文件地址,我的是在G盘,然后点击确定。
AVR-USB-ISP下载线

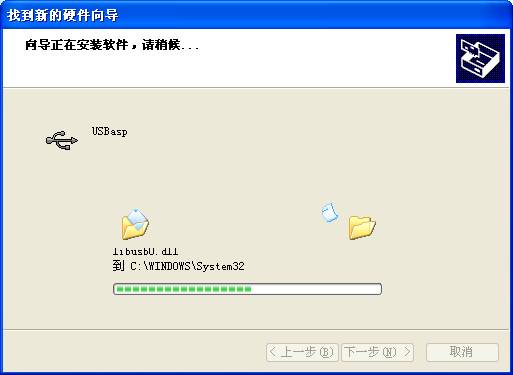

4.再点击下一步,就会看到文件的复制进度了。
AVR-USB-ISP下载线

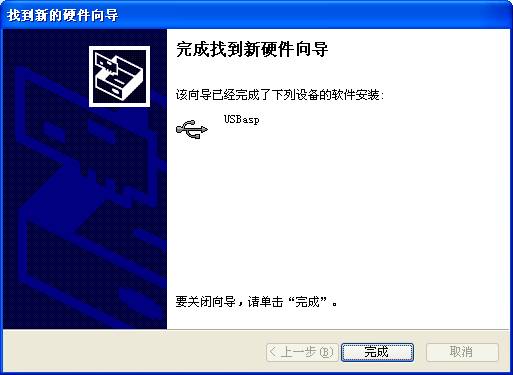

5. 接下来就完成USB驱动的安装了。
AVR-USB-ISP下载线

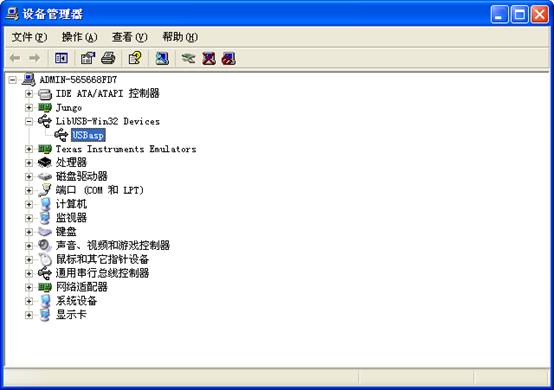

6. 如安装正确,在设备管理器上应该能看到如下图所示的USBASP设备。
AVR-USB-ISP下载线
至此,整个USB驱动安装完成,接下来我们来看如何用AVR-USB-ISP下载线对目标板进行编程。

三、编程操作

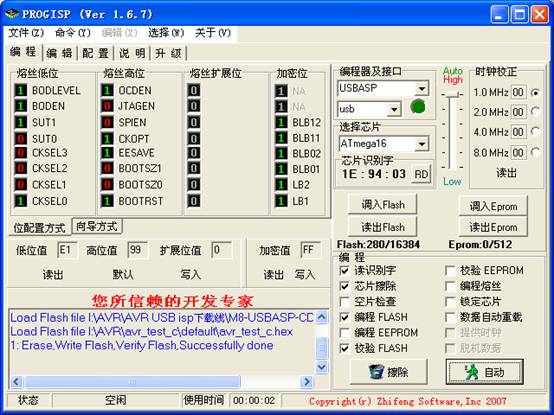

先选好烧录器型号USBASP,USB接口,再选待烧录IC型号,调入编程数据,选择熔丝位,连接好目标板,加电,等待下载线红灯亮,,勾上相应的编程操作选项,点击自动就可以了。(操作时绿灯闪烁)如下图所示。
AVR-USB-ISP下载线

四、下载操作注意事项
1、AT89S51下载操作注意事项

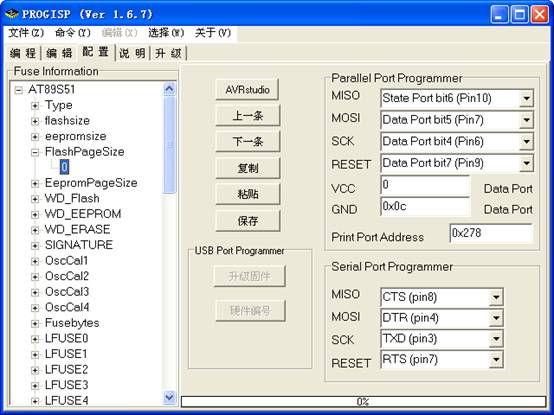

AT89S51在下载之前有一点要注意,AT89S52不用考虑这一点。用户在选择AT89S51后,在“配置”那一栏里把“FlashPageSize”的数值改为0,点击保存之后就可以了。参考图片见下图所示。
AVR-USB-ISP下载线

2、AVR单片机下载操作注意事项
对于用此下载线下载AVR单片机的用户注意了,刚买来的AVR单片机不能直接用此下载线下载程序。原因很简单,AVR单片机出厂时,熔丝位里默认的时钟配置为内部1MHz。这样的频率对于AVR-USB-ISP下载线来说太低了,所以不能直接下载。解决方法是,拆开AVR-USB-ISP下载线的塑料外壳,里面有个J3的跳针,表示为速度模式的(短路为低速模式、开路为高速模式),将J3 跳针短接,就可以对刚出厂的AVR单片机进行操作了。(J1为USB是否对目标板供电、J2为自编程选择,默认都为断开,即下载线不对外供电也不自编程)
如要在高速模式操作AVR单片机,须将熔丝位里的内部时钟调整到2MHz以上就行。接下来把短接帽去掉,就可以在高速模式下对AVR单片机进行下载操作了。

五、编程接口
AVR-USB-ISP下载线
AVR标准10针接口

六、AVRISP下载线支持器件列表
AT89S51,AT89S52,AT90CAN32,AT90CAN64,AT90CAN128,AT90PWM2,AT90PWM3,AT90S1200,AT90S2313,AT90S2323,AT90S2343,AT90S4414,AT90S4433,AT90S4434,AT90S8515,AT90S8535,AT90USB1286,AT90USB1287,ATMEGA103,ATMEGA128,ATMEGA1280,ATMEGA1281,ATMEGA16,ATMEGA161,ATMEGA162,ATMEGA163,ATMEGA164,ATMEGA165,ATMEGA168,ATMEGA169,ATMEGA2560,ATMEGA2561,ATMEGA32,ATMEGA323,ATMEGA324,ATMEGA325,ATMEGA3250,ATMEGA329,ATMEGA3290,ATMEGA406,ATMEGA48,ATMEGA64,ATMEGA640,ATMEGA644,ATMEGA645,ATMEGA6450,ATMEGA649,ATMEGA6490,ATMEGA8,ATMEGA8515,ATMEGA8535,ATMEGA88,ATTINY11,ATTINY12,ATTINY13,ATTINY15,ATTINY22,ATTINY2313,ATTINY24,ATTINY25,ATTINY26,ATTINY261,ATTINY28,ATTINY44,ATTINY45,ATTINY461,ATTINY84,ATTINY85,ATTINY861。
