LA2832高性能逻辑分析仪|周立功编程器烧录器|逻辑分析仪--深圳得技通电子有限公司

　　LA2832拥有200M的采样频率、512Mbits的存储容量、1M的高输入阻抗，通过USB2.0接口与PC连接。LA2832集逻辑笔、频率计、总线分析仪、协议分析仪、代码分析仪等功能于一身，适用于存储容量要求极深的数字电路的开发、测量、分析和调试工作，是电子研发、电子测量工程师、高校师生的科研开发和教学的得力助手。设计时尚，体积小巧，方便携带。

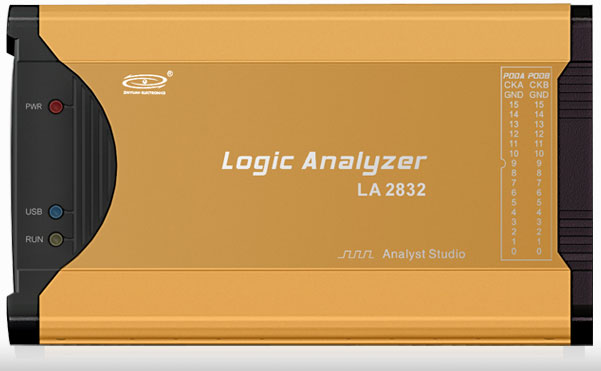

　产品图片

la1232

精密测试夹 (选配件)
美国原装进口，专业品质。精密测试夹是一种由不锈钢压制而成带可伸缩“钳状”测试夹，并能够变化为各种尺寸和形状，能够连接测试密度非常高的芯片或者表面连接非常困难的芯片进行测试，并确保连接可以稳固可靠。扁形结构便于对芯片多个引脚同时进行测试的连接，易于使用。

　软件界面

　功能特点

创新的触发测量方式和和崭新的分析测量手段，令您在测量的过程做的更加快捷更加简单。

LA2832可以设置边缘、电平、总线等多种触发方式，方便易用。

Timing-State模式方式使您采集深度和采集精度得到保证，鱼与熊掌同时兼得。

创新的数据分析功能，使得您在分析UART、SPI、I2C等数据时更加轻松。

富有人性化的工作软件可以协助您完成信号测量、触发设置、动态帮助、软件升级等功能。

崭新的多文档结构可以让您在测量的同时可以观察和比较其他数据。

强大的数据导出功能支持对测量信号进行二次分析成为可能。

灵活的测量频率设置打破了传统的1、2、5进制的条条框框，使得测量更加精确。

功能强大的测量内核，无须依赖于高性能计算机。

USB2.0全速接口，即插即用。

外观轻巧，便于携带。

动态升级的硬件算法使您的测量手段与时并进。

　硬件指标

信号采样频率：	200MHz(max)
实时显示采样频率：	200MHz(max)
状态采样频率：	80MHz(max)
测量带宽：	80MHz
每路存储深度：	16Mbits
输入阻抗：	1MΩ
输入信号范围：	-30～+30V
触发电压：	-4V～+4V(两路可调)
USB版本：	USB2.0
Timing-State模式：	支持
触发位置设置：	支持（可以随意设置触发位置，以观察触发前数据）
触发等级：	256级
逻辑笔功能：	支持
支持系统：	Windows 2000，Windows XP

　支持触发方式

边缘触发：	支持
数据触发：	支持
总线触发：	支持
数据队列触发：	支持
数据宽度触发：	支持
延时触发：	支持
数据出现次数触发：	支持
数据>,<比较：	支持
可视触发：	支持
高级触发：	支持
插件触发：	支持

　功能特点

智能提示	动态测量
数字滤波	标签吸附
信号分组	多测量显示
生成波形图片	波形搜索
自动升级	多种界面风格
CSV数据导出	可裁减工具栏
BIN数据导出

　总线分析

UART总线分析	I2C总线分析
变形米勒编码分析插件	A/D转换分析
SSI总线分析	SPI总线分析
双相曼彻斯特编码分析插件	1-Wire总线分析

　协议分析

SD/MMC卡SPI模式分析
CF卡True IDE模式分析
MODBUS协议分析
代码分析
8051反汇编

　频率计

每个POD的通道0同时作为频率计使用（10Hz~50MHz）。

　销售清单

LA2832主机 1 台

LA系列逻辑分析仪测量线 1 条

USB通讯线 1 条

产品光盘 1 张

用户注册及保修单 1 张

《LA系列逻辑分析仪使用指南》电子文档

　软件资料

逻辑分析仪软件zlglogic 4.5版 [14672KZIP2007-7-13]
