在线仿真器 -- MINICUBE+
QB-78K0SKX1MINI-EE




简介:




  QB-78K0SKX1MINI-EE是NEC新MINICUBE+系列的一个成员. 这个MINICUBE+成员支持下述K-line器件在线仿真 (非OCD):78K0S/KU1+, 78K0S/KY1+, 78K0S/KA1+ and 78K0S/KB1+。开发单片机软件/硬件效率高,价格低。

调试支持
- 频率和电压:
与目标器件同
- 最高达 10 MHz
- 最低2.0V到最高5.5 V
- 存贮器容量
与目标器件同
- 内部程序区达8K字节
- 内部RAM256字节

功能
- 单步执行
- 条件句断点
- 事件存取:1点

- 硬件断点:1点

- 非条件句断点
- 软件: 2000 点

USB主机接口
- 支持USB2.0

监控功能:

- 用16字节实时RAM监控



硬件配置:
- 连接器接头
- 调试适配板
- 散装线 (30 条)
- 交流电源
- PG-FPL2 (闪存编程器)
- USB接口电缆






工具配置:

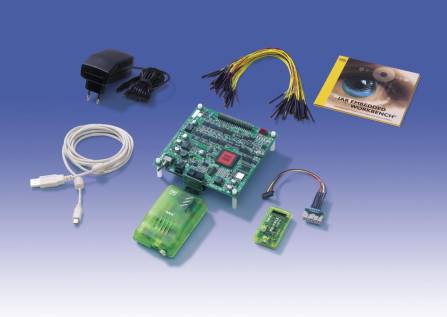

minicube+

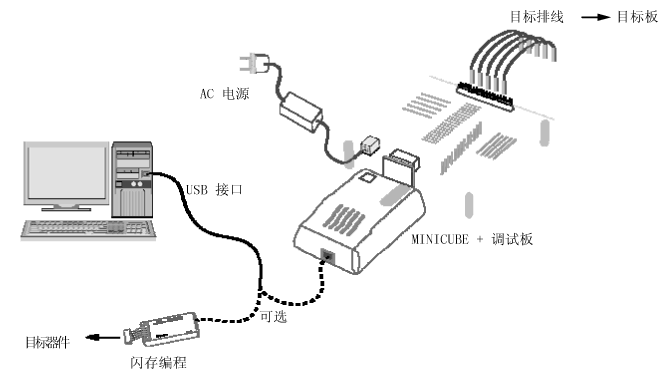

minicube+配置图
