YL-SBC2440开发板

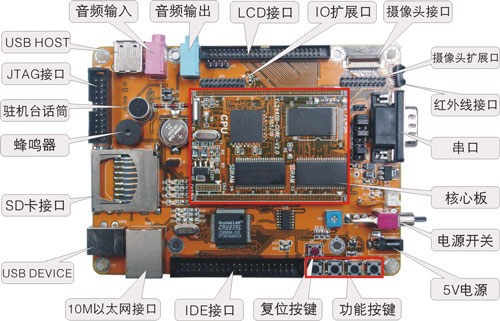

YLSBC2440开发板简介
YLSBC2440开发板采用核心板+底板的模式，核心板为6层，底板为4层。开发板的布局和走线经过专业人士精心设计，工作非常可靠，可稳定运行在400MHz。外设非常丰富，功能强大，适用于各种手持设备，消费电子和工业控制设备的开发。
YL-SBC2440开发板硬件资源:
中央处理器
◆ CPU: 三星S3C2440A，主频400MHz；
外部存储器
◆ 内存：64M字节；
◆ NAND Flash：64M字节（K9F1208，用户可自己更换为16M、32M或128M的NandFlash）
串口
◆ 两个五线异步串行口，波特率最高115200bps(通过跳线选择输出到DB9头)；
◆ 一个三线串口（通过跳线可输出到DB9头），一般情况作为红外传输头。
网络接口
◆ 一个10M网口，采用CS8900Q3，带联接和传输指示灯；
USB接口
◆ 一个USB1.1 HOST接口；
◆ 一个USB1.1 Device接口；
红外通讯口
◆ 一个IRDA红外线数据通讯口；（可作3线串口用）
音频接口
◆ 采用IIS接口芯片UDA1341，一路立体声音频输出接口可接耳机或音箱；
◆ 支持录音，板子自带驻机体话筒可直接录音，另有一路话筒输入接口可接麦克风；
存储接口
◆ 一个SD卡接口，可接256M SD卡；
◆ 一个IDE接口(接口信号均加了74LVTH162245驱动)，可直接挂接硬盘；
LCD和触摸屏接口
◆ 板上集成了4线电阻式触摸屏接口的相关电路；
◆ 一个50芯LCD接口引出了LCD控制器的全部信号，并且这些信号引脚都加了74LVTH162245驱动，所以LCD输出更加稳定可靠；
◆ 支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可达到1024×768象素；
◆ 支持黑白、4级灰度、16级灰度、256色、64K色、真彩色TFT液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可达到1024×768象素；
◆ 标准配置为夏普256K色240x320/3.5英寸TFT液晶屏，带触摸屏；
◆ 板上引出一个5V电源输出接口，可为大尺寸TFT液晶屏的5V CCFL背光模块供电；
摄像头接口
◆ 板上可选配一个130万象素的摄像头，可直接摄像并在液晶屏上显示，并有一个2毫米间距双排插座用作摄像头扩展，用户可使用这个扩展口连接其他型号摄像头；
时钟源
◆ 内部实时时钟（带有后备锂电池）；
复位电路
◆ 一个复位按键，并采用专用复位芯片进行复位，稳定可靠；
调试及下载接口
◆ 一个20芯Multi－ICE标准JTAG接口，支持SDT2.51,ADS1.2等调试 ；
电源接口
◆ 5V电源供电，带电源开关和指示灯；
其他
◆ 一片IIC接口的EEPROM，24C02
◆ 四个小按键；
◆ 一个蜂鸣器；
◆ 一个可调电阻接到ADC引脚上用来验证模数转换；
◆ 一个20芯2毫米间距双排标准连接器用作扩展口，引出了部分中断口、IO口、地等用户扩展可能用到的信号；
操作系统
◆ 支持linux
◆ 支持winCE
用户光盘上提供的开发工具和源代码：
1) ADS1.20安装程序(评估版)；
2) 使用SUPERJTAG并支持ADS1.20的JTAG调试软件ARMJTAGDEBUGFINAL；
3) 烧写FLASH的工具软件SJF2410（这个工具支持2410/2440，包含NT/2000/XP解决方案）；
4) 串口工具软件sscom32.exe、dnw.exe、tftp.exe；
5) 64K色（RGB565）图片字模软件；
6) USB Device接口驱动程序；
7) BIOS源代码（ADS1.20的项目文件）；
8）测试程序(ADS1.20的项目文件，包含全部源代码)，包括如下测试：
RTC实时时钟测试、按键测试（中断测试）、蜂鸣器测试、SD卡读写测试、音频录音放音测试、蜂鸣器测试（PWM测试）、ADC模数转换器测试、IIS音频播放wav音乐测试、IIS音频录音测试、IrDA红外测试和、触摸屏测试、3.5寸夏普TFT液晶屏测试、摄像头测试等等；
9) Linux for S3c2440内核源码包以及编译工具，含CS8900的EHTNENET端口驱动，UART驱动USB HOST & DEVICE驱动；
10) Windows CE for S3c2440 BSP包以及Platform Build集成开发工具（版本PB4.2）。
11) 核心板和底板电路原理图（pdf格式）；
12) 开发板使用手册（pdf格式）；
13) 开发板上所用到的全部芯片手册、资料；
14）ADS使用、DNW串口使用和超级终端配置的一些多媒体演示；详细的软硬件资源请参照选型指南
YL-SBC2440开发板套件包括:
一块已测试好的YL-SBC2440开发板（包括YL-SBC2440开发板与底板）
