YL2410 开发板

YL2410开发板简介

YL2410开发板采用核心板+底板的模式,核心板为6层,底板为4层。核心板接口采用DIMM-200标准连接器,并且兼容我公司出品的YL2440核心板。核心板和底板的布局和走线经过专业人士精心设计,工作非常可靠,可稳定运行在203MHz。
外设非常丰富,功能强大,适用于各种手持设备、消费电子和工业控制设备的开发。

按此在新窗口浏览图片

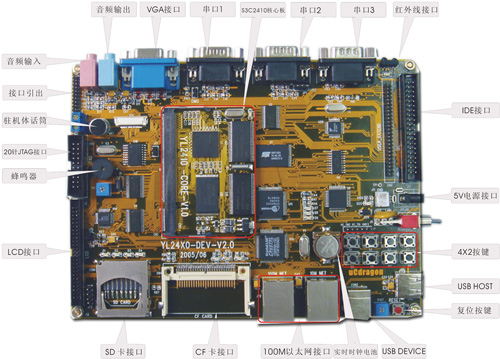

YL2410开发板硬件资源:
按此在新窗口浏览图片

中央处理器
◆ CPU: 三星S3C2410A,主频203MHz;
外部存储器
◆ 内存:64M字节;
◆ NOR Flash:2M字节(SST39VF160或SST39VF1601);
◆ NAND Flash:64M字节(K9F1208,用户可自己更换为16M、32M或128M的NandFlash)
串口
◆ 两个五线异步串行口,波特率高达115200bps;
◆ 一个九线异步串行口,采用ST16C550扩展出来的,波特率高达1.5Mbps;
网络接口
◆ 一个10M网口,采用CS8900Q3,带联接和传输指示灯;
◆ 一个100M网口,采用DM9000,带联接和传输指示灯;
USB接口
◆ 一个USB1.1 HOST接口;
◆ 一个USB1.1 Device接口;
红外通讯口
◆ 一个IRDA红外线数据通讯口;
CAN总线接口
◆ 一个CAN总线接口,全面支持CAN2.0A和CAN2.0B协议;
音频接口
◆ 采用IIS接口芯片UDA1341,一路立体声音频输出接口可接耳机或音箱;
◆ 支持录音,板子自带驻机体话筒可直接录音,另有一路话筒输入接口可接麦克风;
存储接口
◆ 一个SD卡接口,可接256M SD卡;
◆ 一个CF卡接口(3.3V,接口信号均加了74LVTH162245驱动),工作在TrueIDE模式;
◆ 一个IDE接口(接口信号均加了74LVTH162245驱动),可直接挂接硬盘;
LCD和触摸屏接口
◆ 板上集成了4线电阻式触摸屏接口的相关电路;
◆ 一个50芯LCD接口引出了LCD控制器的全部信号,并且这些信号引脚都加了74LVTH162245驱动,所以LCD输出更加稳定可靠;
◆ 支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏,尺寸从3.5寸到12.1寸,屏幕分辨率可达到1024×768象素;
◆ 支持黑白、4级灰度、16级灰度、256色、64K色、真彩色TFT液晶屏,尺寸从3.5寸到12.1寸,屏幕分辨率可达到1024×768象素;
◆ 标准配置为夏普256K色240x320/3.5英寸TFT液晶屏,带触摸屏;
◆ 板上引出一个5V电源输出接口,可为大尺寸TFT液晶屏的5V CCFL背光模块供电;
VGA接口
◆ 一个标准VGA接口,可直接连接各种VGA接口的CRT显示器或液晶显示器,带对比度微调电位器;
时钟源
◆ 内部实时时钟(带有后备锂电池);
复位电路
◆ 一个复位按键,并采用专用复位芯片进行复位,稳定可靠;
调试及下载接口
◆ 一个20芯Multi-ICE标准JTAG接口,支持SDT2.51,ADS1.2等调试 ;
电源接口
◆ 5V电源供电,带电源开关和指示灯;
其他
◆ 八个小按键,四个高亮LED;
◆ 一个蜂鸣器(带使能控制的短路块);
◆ 一个可调电阻接到ADC引脚上用来验证模数转换;
◆ 一个50芯2毫米间距双排标准连接器用作扩展口,引出了地址线、数据线、读写、片选、中断、IO口、ADC、5V和3.3V电源、地等用户扩展可能用到的信号;
操作系统
◆ 支持linux和WINCE4.2.NET

按此在新窗口浏览图片
用户光盘上提供的开发工具和源代码:
按此在新窗口浏览图片

1) ADS1.20安装程序(评估版);
2) 使用SUPERJTAG并支持ADS1.20的JTAG调试软件ARMJTAGDEBUGFINAL;
3) 烧写FLASH的工具软件SJF2410(包含NT/2000/XP解决方案);
4) 串口工具软件sscom32.exe、dnw.exe、tftp.exe;
5) 64K色(RGB565)图片字模软件;
6) USB Device接口驱动程序;
7) BIOS源代码(ADS1.20的项目文件);
8)测试程序(ADS1.20的项目文件,包含全部源代码),包括如下测试:
RTC实时时钟测试、按键测试(中断测试)、蜂鸣器测试、SD卡读写测试、音频录音放音测试、蜂鸣器测试(PWM测试)、ADC模数转换器测试、IIS音频播放wav音乐测试、IIS音频录音测试、IrDA红外测试和、触摸屏测试、3.5寸夏普TFT液晶屏测试、CAN总线测试、VGA测试等等;
9) Linux for S3c2410内核源码包以及编译工具,含CS8900和DM9000的EHTNENET端口驱动,UART驱动USB HOST & DEVICE驱动;
10) WINCE4.2.NET板级支持包BSP for S3c2410;
11) 已经编译好并可在FS2410上运行的wince内核,基于优龙提供的BSP;
12)Samsung半导体网站关于S3C2410的全部资料和参考代码;
13) 核心板和底板电路原理图(pdf格式);
14) 开发板使用手册(pdf格式);
15) 开发板上所用到的全部芯片手册、资料;
16)ADS使用、DNW串口使用和超级终端配置的一些多媒体演示;

按此在新窗口浏览图片
YL2410 套件包括:
按此在新窗口浏览图片

按此在新窗口浏览图片 一块已测试好的YL2410开发板(包括YL2410核心板与底板)
按此在新窗口浏览图片 可选配件:CT35T LCD,CT64T LCD,CT80T LCD,CT104T LCD
按此在新窗口浏览图片 YL2410用户光盘
按此在新窗口浏览图片 一个SUPER JTAG调试头(带20芯排线)
按此在新窗口浏览图片 一条并口线(一边是公头一边是母头,一对一)
按此在新窗口浏览图片 一条串口线(两边都是母头,交叉串口线)
按此在新窗口浏览图片 一条网线(交叉网线线)
按此在新窗口浏览图片 USB线一条
按此在新窗口浏览图片 触摸笔一支
按此在新窗口浏览图片 一个+5V直流电源
按此在新窗口浏览图片 一个包装盒
