ALL-100系列是全新设计的新世代万用型IC烧录平台, 利用各种不同设计烧录模组的搭配, 变换出烧单颗的工程型或烧多颗的量产型烧录器, 並可藉由USB接口將多达8台ALL-100支援同模组烧录机连接, 以进行異步或同步烧录, 让每个作业人员的烧录产能达到最高峰。
性能特点
● 性能卓越：每支脚都具备高弹性化的驱动线路, 噪声低而烧录速度快, 并具有过载保护, 自我诊断等功能以确保ALL-100系列的卓越性能。
● IC支持层面广：可烧录IC的支持范围从8 pins 到超过 300 pins, 涵盖 EPROM, EEPROM, Serial PROM, FLASH, PLD/CPLD/FPGA, MPU/MCU, NAND Flash, RS-MMC/MMC/SD Card等类型, DIP, SDIP, SOP, SSOP, TSOP, PLCC, QFP, or BGA 等封装。
● 使用容易：使用Windows接口, 操作人性化, 在读入母片或从PC载入档案后, 使用者只须从屏幕选单中选择 Blank check, Program, Auto等功能, 然后按主机的 YES key 或屏幕上“RUN”键即可开始烧录。
● 进行多台烧录：透过USB HUB将多达4台ALL-100G连接, 进行异步或同步烧录, 可让每个作业人员的烧录产能达到最高峰。
● 免费支持软件每周新增：透过河洛公司网页免费享有每周新增的新器件软体, 您的ALL-100系列烧录器不容易被淘汰。
● 全球性服务网：经销网遍及全球35 个主要国家, 您的问题可以被照顾得无远弗届。
● 适合量产单位：ALL-100系列的结构特别优秀, 烧录量大的生产单位适合使用本系列。
● 提早获得自动化烧录系统的支持：ALL-100是AT3-300自动化烧录系统的核心, 及早获得ALL-100的支持是日后进行烧录自动化的保证。
产品规格
支援器件：
脚数：从 8 pins 到超过300 pins
器件种类：涵盖 EPROM, EEPROM, Serial PROM, FLASH, PLD/CPLD/FPGA, MPU/MCU, NAND Flash, RS-MMC/MMC/SD Card等。
器件连接方式：
·
各型测试等级专业IC座
烧录颗数
· 多颗：配合各种多座烧录模块
控制
· 控制器：内含大容量FPGA & CPLD 的高速16 bits 嵌入式控制器
接口
·
1x USB 接口
数据传输速率
·
USB 1.1：12 Mb/S
·
USB 2.0：480 Mb/s
功能
·
Load file, Read Master, Program, Verify, Auto, ID Check, Checksum, Blank Check, Erase, Secure, Protect/Unprotect, Edit, Function Configuration, Self Test.
计算机系统需求
·
使用 Intel Pentium 或其它兼容的处理器, 具备至少64MB 的RAM
·
拥有至少一个 USB 接口(V 1.1/ 2.0)
·
使用Windows 98 SE/Me/2000 SP4/XP SP1/ Server 2003操作系统, 须至少20 MB的硬盘空间
·
CD-ROM 光驱
电源
·
AC 电压：100-240 VAC.
·
频率：50-60 Hz
·
消耗电力：2A 额定
尺寸
· L x W x H - 300mm x 680mm x 120mm.
重量
· 10.5 kg
操作温度
·
0-40oC( 32-105oF )
安规
· CE mark.
购买需知：
标准配件: 包括 ALL-100主机一台, USB接线一条 ( type A to type B ), 含驱动软体及使用说明的CD ROM一片, 另外

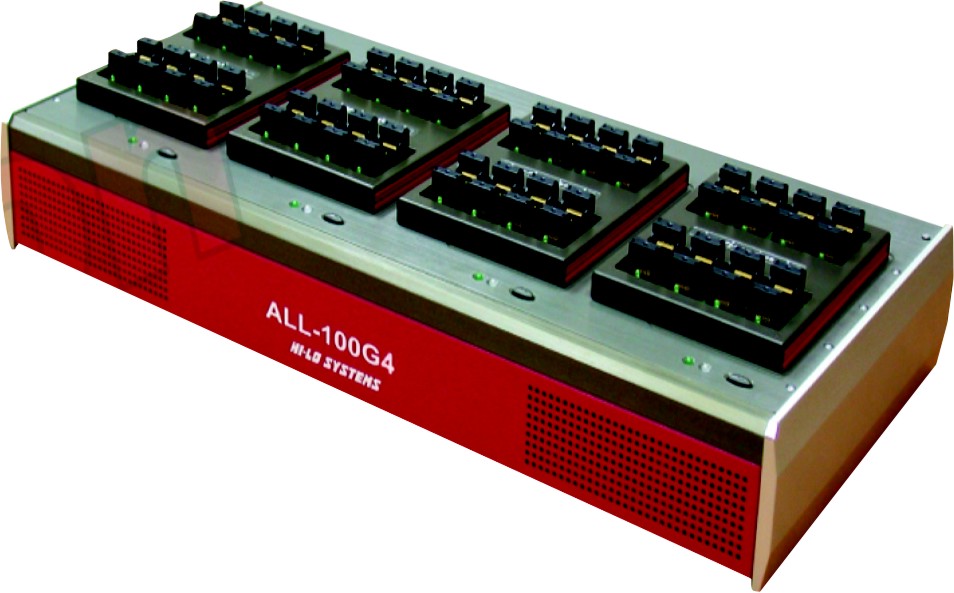

ALL-100G4 : 包括 ALL-100G主机四台(全部内建4片驱动线路卡), 所需烧录模块需视实际应用自行选购
选购配件
M4-FLASH-BG48 : BGA48 Flash四座烧录模块 (同时使用最多四个同型模块)。
M8-FLASH-TS48 : TSOP48 Flash八座烧录模块 (同时使用最多四个同型模块)。
其它 : 请参考 河洛公司网页http://www.hilosystems.com.tw
|
