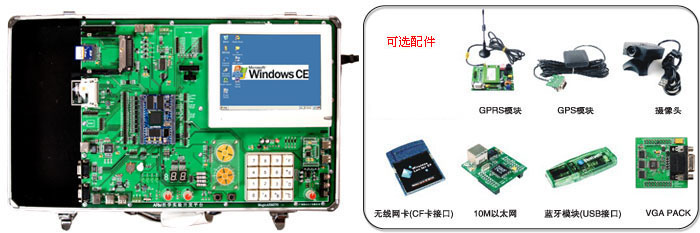

1、主板硬件技术指标 采用MiniARM270核心板,标准配置为Intel公司的XScale处理器PXA270、32M字节NOR FLASH、64M字节SDRAM、256M字节NAND FLASH和256字节E2PROM; 8英寸640X480真彩可旋转TFT液晶屏,且配备完整的外壳模具给予液晶屏保护; 4线电阻式触摸屏,且配备独立触摸笔; 10/100M自适应以太网接口,且具备唯一合法MAC地址; 4个USB Host接口,1个USB Device接口; AC97数字音频输入/输出接口 ,并且配备2个扬声器和1个咪头; 1通道68Pin PCMCIA接口; CF卡接口、IDE硬盘接口、SD/MMC卡接口; 1路RS232接口/1路RS485接口; 1路Modem接口/1路CAN总线接口; 1路IRDA/2路A/D采集,1路D/A输出;; RTC,配备后备电池; 1个直流电机,1个步进电机,且配备防护罩,保护电机; 2位LED数码管,16键矩阵键盘; 1个独立中断按键; 1个直流蜂鸣器,4个独立LED; 2个PS/2接口; CMOS摄像头扩展接口; USIM卡扩展接口; 记忆棒(Memory Stick)扩展接口; 1个VGA PACK接口, 可选配VGA PACK板实现VGA信号输出; 1个16位和1个32位总线扩展接口; 1个JTAG接口,并配备1个JTAG仿真器。 2、软件资源 Linux部分 提供Linux (v2.6.18)嵌入式操作系统; 文件系统支持ROM/CRAM/EXT2/FAT32/NFS/JFFS2; 交叉编译器arm-linux-gcc; BootLoader,FTP传输协议,支持双系统启动; 配备MiniGUI图形用户界面学习版软件包; 提供Qt/Embedded和Qtopia; Framebuffer 驱动TFT 640X480液晶屏; USB摄像头驱动; 触摸屏驱动; AC97声卡驱动; USB 的HUB 、HID、Device驱动程序; PCMCIA驱动; IDE/CF驱动; SD/MMC卡驱动程序; 10/100M以太网卡DM9000驱动; 提供所有驱动和大量实验源代码。 WinCE部分 Windows CE 5.0 for Xscale PXA270 BSP(板级支持包,即移植代码); 支持256MB的NANDFlash盘驱动; ZLG/FFS支持写平衡的NAND Flash驱动; TFT 640×480液晶驱动; OV511芯片的USB摄像头驱动; 触摸屏驱动; AC97声卡驱动; USB Host、Device、HID、大容量类和蓝牙驱动; 10/100M自适应以太网DM9000驱动(支持UDP、TCP/IP、WebServer); IDE/CF驱动; SD/MMC卡驱动程序; PCMCIA驱动; 10/100M以太网卡DM9000驱动; CAN模块驱动; 支持mp3、mpeg多媒体文件的播放; 大量WinCE的实验; 提供驱动和实验源代码。 3、相关书籍 标配教程 《MagicARM270实验理论指导书》 《PXA270 & Linux 2.6 理论教程》 《PXA270 & Linux 2.6 实验教程》 《PXA270 & Windows CE 5.0 实验指导》 提供实验教学课件 选配参考书籍 《ARM SoC体系结构》《ARM体系结构与编程》 4、可选配件 GPRS模块/GPS模块; 蓝牙模块/无线网卡模块; VGA PACK板; CS8900 PACK板; 摄像头 (USB接口); PCI-9820双路CAN卡; USBCAN-II双路CAN卡。
MiniARM270是基于XScale处理器PXA270的嵌入式核心板,采用6层板工艺,具有超强的扰干扰能力。(配合MagicARM270使用) 处理器:采用Intel公司的XScale处理器PXA270。 工作频率高达520MHz,外部总线频率高达104MHz。 SDRAM:2片Hynix公司的HY57V651620,PC100/PC133兼容,64MB。 NAND Flash:1片Micron公司MT29F2G08AA,256MB。 NOR Flash:2片Intel公司的E28F128J3,32MB。 操作系统:可支持Linux、uCLinux、WinCE等操作系统。 E2PROM:I2C总线接口,256字节。 ADC:10位,8路。 RTC:PCF8563,超低功耗。 晶振:13MHz晶振,CPU内部倍频至520MHz。 电源:单5V电源供电,板内自带LDO芯片产生系统所需要各组电源。 接口:2排2.0mm×3×40插座接口,240个引脚输出,将PXA270的绝大部分功能管脚都引出使用。 尺寸规格:58.4mm × 81.9mm。 LED指示灯:1个红色电源指示灯,1个可编程功能的绿色指示灯。
